变频器由于其节能效果显著，被越来越多的应用在各工业领域。对于变频器负载，比如电动机，如何进行快速保护？

由于变频器输出的电流波形是非标准正弦波形，甚至包含一定的直流成分，常规电流变送器无法正确测量，所以最直接的方法是使用真有效值电流变送器测量这个畸变的电流，再采用PLC等数采装置数据处理后进行保护。

标准的真有效值电流变送器通常输出为标准信号，比如DC0-5V、DC0-10V、DC4-20mA等信号。在没有PLC等数采装置的情况下，如何快速的对故障电流发出开关量报警信号？

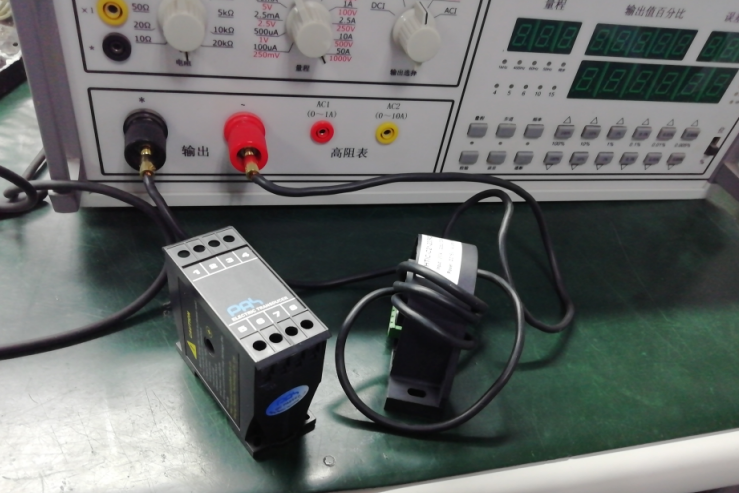

经过试验，通过采用真有效值电流变送器加直流开关量（继电器）输出变送器的方式，能够准确的对故障电流发出开关量预警信号，该开关量信号可用于切断负载电流或点亮故障报警灯等操作。

具体使用的产品是HTIC-C21-200P1O2（真有效值TRMS电流变送器） 后级接GDUK1-C51-5P1O26（继电器信号输出的直流电压开关量变送器），当电流（非标准正弦波或者说畸变波形电流）的有效值超过120A（可选定）时，输出直流电压信号，该直流电压信号超过了GDUK1-C51的门槛电压（可调节）后，继电器动作，输出干接点信号。

经试验效果良好，证明此方法是一种有效的经济性较高的测控方案。

真有效值电流变送器 HTIC-C21，详情了解。

开关量输出直流电压变送器 GDUK1-C51，详情了解。
