军用电源选择什么样的电流传感器?

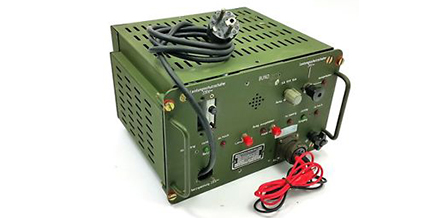

军用电源有很多标准,核心指标包括工作环境温度,温漂,以及符合GJB367.2-87标准下的抗震动冲击,防水、防盐雾等指标的电源。
由于军用电源多采用金属外壳屏蔽的方式,整体抗盐雾,防尘防水等功能可以得到保证,对电流传感器的要求主要集中在工作温度范围和温漂上,当然输出纹波以及精度要求也是最根本的要求。
柏艾斯的闭环磁通门电流传感器采用磁通门原理,具有极高的分辨率,可以测量毫安级到数千安电流,具有很高的动态电流范围,即便是用数千安培的大电流传感器测量几个安培的小电流亦能做到准确无误,这一切都得益于磁通门原理的超高分辨率(磁通门原理测量磁场,是目前工业市场最高的,相对于霍尔原理来说,分辨能力提高1-2个以上数量级)。
1.1
闭环磁通门电流传感器的原理是:磁芯中的原本对称的波形由于外加电流磁场变得不再对称,不对称程度即反映原边被测电流的大小。我们通过反馈线圈是的磁芯中磁通为零,波形重新变得对称,二次补偿线圈中的电流大小乘以匝数即为原边电流的大小,通过输出副边补偿电流,我们可以推算出原边电流的大小即Ip=Is*N.

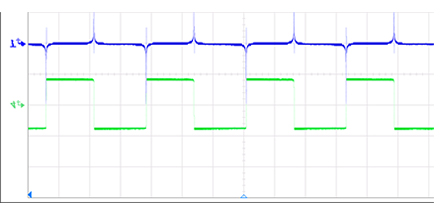

波形如下图:
![2 2](/uploadfiles/pictures/news/20190729125542_8332.jpg)
1.2

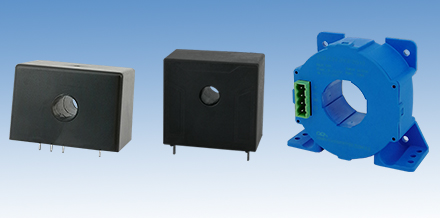

0.1%精度磁通门电流传感器FIx系列,零点漂移不大于20uA,温度范围-40℃~80℃内几乎无温漂,是最理想的军用电源测电流装置。
1.3

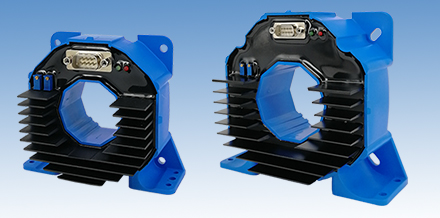

0.01%精度磁通门电流传感器 HPTIM系列,额定量程100-3000A
![HPITM HPITM](/uploadfiles/pictures/news/20190729130639_5363.jpg)
基于以上,磁通门电流传感器近些年得以迅速发展,核心原因是基于磁通门原理的电流传感器无论在精度还是温漂还是电流动态范围等方面都有着比霍尔原理高得多的性能,尽管工艺上复杂一些,价格上高一些,但总的趋势来看,在中国各行各业都在进行供给侧改革和结构升级的大背景下,磁通门电流传感器一定会越来越得到广大中国用户的认可。
柏艾斯科技成立于2004年,本着以客户需求为导向的宗旨,开发了大量适合市场需求的创新产品。更多创新产品请登录www.passiontek.com.cn了解更多,或联系销售人员以及技术支持人员010-89494921-503 QQ:625191082 13911354955。
