如何在实验室简单实现半波电流的波形？
如果有函数发生器和功率放大器，可以使用函数发生器做出任意的波形，当然包括半波整流的波形，很容易实现。

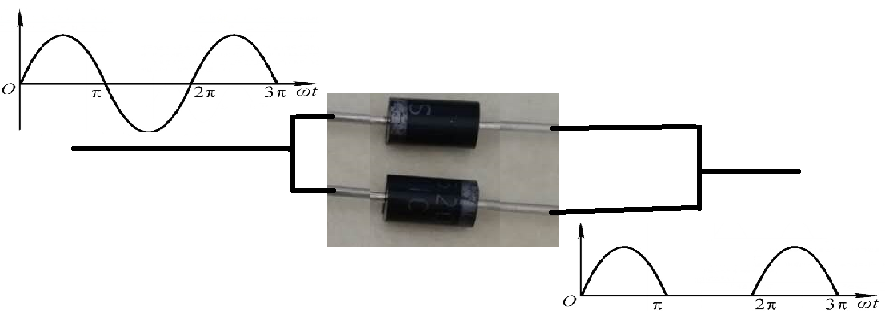

但如果手头没有功放和函数发生器这样的实验设备，只有交流电流源则可以用下面的简单方法，来模拟实现半波整流的波形。将两个功率型整流二极管并联在一起，并联时注意方向相反，这样输入是完整的正弦波形，其中一个二极管输出的电流波形即为半波整流的波形，这种方法不伤害电源输出设备。

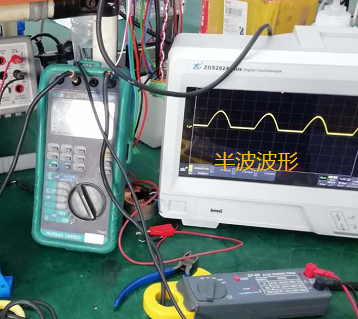

试验波形如下：
用此种方法实现半波波形的输出，还可以用于对真有效值传感器的验证等应用。
