示波器那些不可忽略的应用技巧,值得收藏!

返回列表来源:柏艾斯 发布日期:2020-10-13 14:47:33浏览:-查看手机网址
扫一扫!示波器那些不可忽略的应用技巧,值得收藏!扫一扫!

对于测试工程师而言,示波器是工程师们工作中的完美搭档。但是,不是每一位能自己领悟出示波器内心深处的告白。所以,在此给大家分享关于示波器那些不可忽略的应用技巧,希望能在日后的工作中对您有所帮助哟!

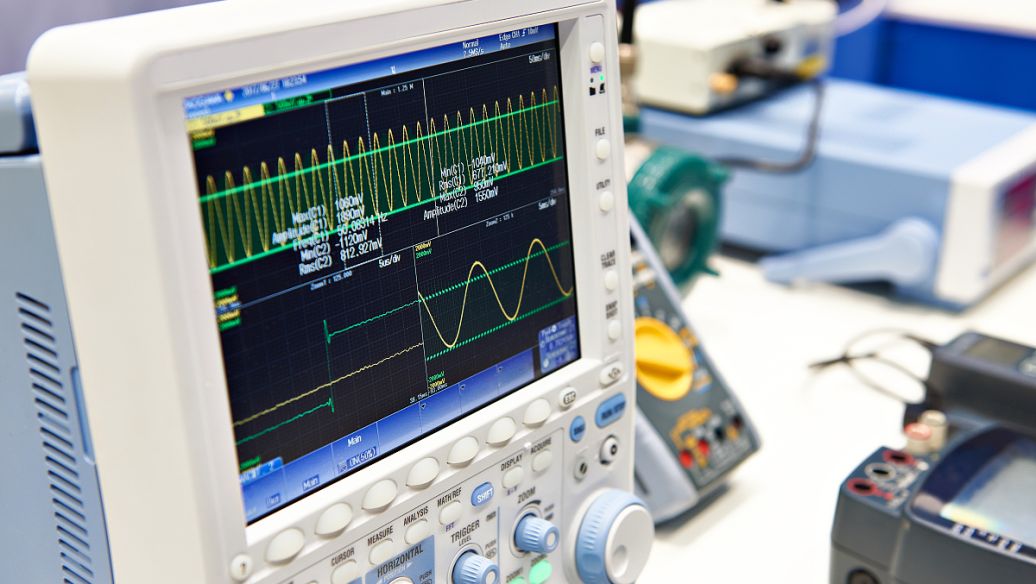

part-00580-3071

1、首先是带宽,这个通常会在探头上写明,多少MHz。如果探头的带宽不够,示波器的带宽再高也是无用,瓶颈效应。

2、另外就是探头的阻抗匹配。探头在使用之前应该先对其阻抗匹配部分进行调节。

通常在探头的靠近示波器一端有一 个可调电容,有一 些探头在靠近探针- 端也具有可调电容。它们是用来调节示波器探头的阻抗匹配的。如果阻抗不匹配的话,测量到的波形将会变形。调节示波器探头阻抗匹配的方法如下:首先将示波器的输入选择打在GND上,然后调节Y轴位移旋钮使扫描线出现在示波器的中间。检查这时的扫描线是否水平(即是否跟示波器的水平中线重合),如果不是,则需要调节水平平衡旋钮(通常模拟示波器有这个调节端子,在小孔中,需要用螺丝刀伸进去调节。数字示波器不用调节)。然后,再将示波器的输入选择打到直流耦合上,并将示波器探头接在示波器的测试信号输出端上(-般示波器都带有这输出端子,通常是1KHz的方波信号) ,然后调节扫描时间旋钮,使波形能够显示2个周期左右。调节Y轴增益旋钮,使波形的峰-峰值在1/2屏幕宽度左右。然后观察方波的上、下两边,看是否水平。如果出现过冲、倾斜等现象,则说明需要调节探头.上的匹配电容。用小螺丝刀调节之,直到上下两边的波形都水平,没有过冲为止。当然,可能由于示波器探头质量的问题,可能调不到完全无失真的效果,这时只能调到最佳效果了。

3、另外就是示波器探头上还有一个选择量程的小开关: X10和X1。

当选择X1档时,信号是没经衰减进入示波器的。而选择X10档时,信号是经过衰减到1/10再到示波器的。因此,当使用示波器的X10档时,应该将示波器上的读数扩大10倍(有些示波器,在示波器端可选择X10档,以配合探头使用,这样在示波器端也设置为X10档后,直接读数即可)。当我们要测量较高电压时,就可以利用探头的X10档功能,将较高电压衰减后进入示波器。另外, X10档的输入阻抗比X1档要高得多, 所以在测试驱动能力较弱的信号波形时,把探头打到X10档可更好的测量。但要注意,在不甚明确信号电压高低时,也应当先用X10档测-下,确认电压不是过高后再选用正确有量程档测量,养成这样的习惯是很有必要的,不然,哪天万一因为这样损坏了示波器,要后悔就来不及了。经常有人提问,为什么用示波器看不到晶振引脚上的波形?一个可能的原因就是因为使用的是探头的X1档,这时相当于-一个很重的负载(- -个示波器探头使用x 1档具有上百pF的电容)并联在晶振电路中,导致电路停振了。正确的方法应该是使用探头的X10档。这是使用中应当注意的,即使不停振,也有可能因过度改变振荡条件而看不到真实的波形了。

4、示波器探头在使用时,要保证地线夹子可靠的接了地(被测系统的地,非真正的大地) ,不然测量时,就会看到一个很大的50Hz的信号,这是因为示波器的地线没连好。

如果你发现示波器.上出现了一个幅度很强的50Hz信号(我国市电频率为50Hz ,国外有60Hz的) ,这时你就要注意下看是否是探头的地线没连好。由于示波器探头经常使用,可能会导致地线断路。检测方法是:将示波器调节到合适的扫描频率和Y轴增益,然后用手触摸探头中间的探针,这时应该能看到波形,通常是一个50Hz的信号。如果这时没有波形,可以检查是否是探头中间的信号线是否已经损坏。然后,将示波器探头的地线夹子夹到探头的探针(或者是钩子)上,再去用手触摸探头的探针,这时应该看不到刚刚的信号(或者幅度很微弱) ,这就说明探头的地线是好的,否则地线已经损坏。通常是连接夹子那条线断路,通常重新焊上即可,必要时可更换,注意连接夹子的地线不要太长,否则容易引入干扰,尤其是在高频小信号环境下。示波器探头的地线夹子应该要靠近测量点,尤其是测量频率较高、幅度较小的信号时。因为长长的地线,会形成一一个环, 它就像一个线圈 ,会感应到空间的电磁场。另外系统中的地线中电流较大时,也会在地线上产生压降,所以示波器探头的地线应该连接到靠近被测试点附近的地上。

5、有时顺变脉冲串扰会对示波器造成干扰,造成误触发,可尝试使用示波器的高频抑制触发模式,限制示波器带宽等方法。

以上这段内容转自网络,但是对50Hz的干扰产生的原因网上有说是来自空间的辐射,对此不敢苟同,请教了公司里一个工程师,给我的解释挺合理的。如果示波器的测试地与被测设备的地接在一起,那么信号的回流路径就最短,直接从示波器的探头流到示波器的测试地,经过被测设备的地最后回流到示波器的探头。但如果中间示波器的测试地断掉了,那么信号只能绕远路回流,探头的信号经过示波器的大地,流到被测设备的大地,最后流到示波器的探头,中间绕了一个大圈,而且引入了工频50Hz的干扰。
