在没有真有效值万用表的情况下,如何测量一个畸变波形的真有效值?

返回列表来源:柏艾斯 发布日期:2020-11-16 13:01:45浏览:-查看手机网址
扫一扫!在没有真有效值万用表的情况下,如何测量一个畸变波形的真有效值?扫一扫!

节能灯泡、各种变频设备、高频开关设备等等,这些非线性负载的大量应用,导致一个问题就是电网的原本完整标准的50HZ标准电流电压波形,变得不在完整,而是畸变了的波形。

对于这种畸变的电压电流波形,如何知道其有效值的大小?要知道有效值的大小决定了负载电缆的规格,选错电缆可能造成事故。这就要用到一种带真有效值计算功能的万用表,也叫真值表,或True-RMS万用表。

如果手头没有带真有效值功能的万用表,只有普通的平均值计算的万用表,该如何计算这个电流或电压的有效值?

下面是一种简单的测量和计算方法,附带实测举例说明。

1

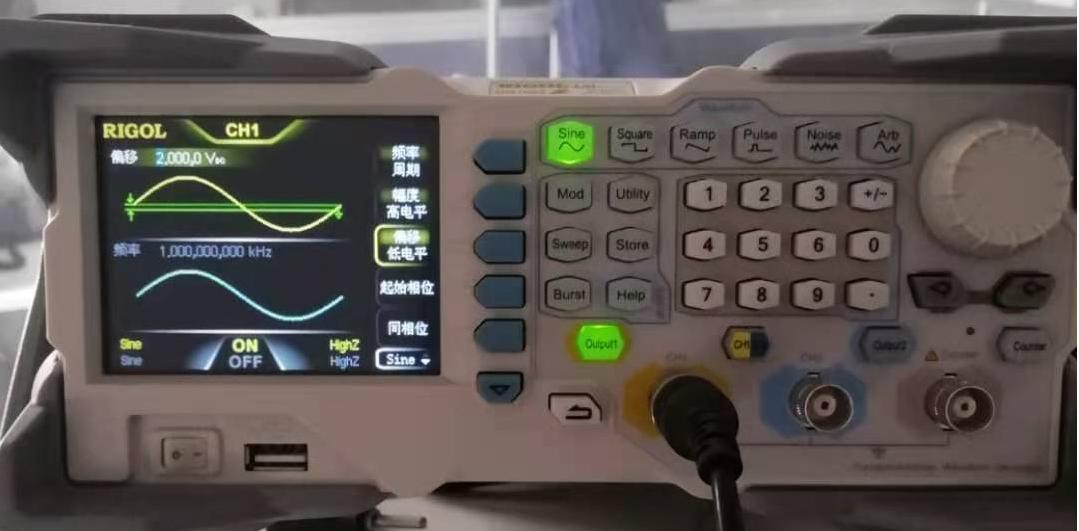

由函数发生器输出一个50Hz、2Vrms的正弦波,以及2Vdc的直流偏置

2

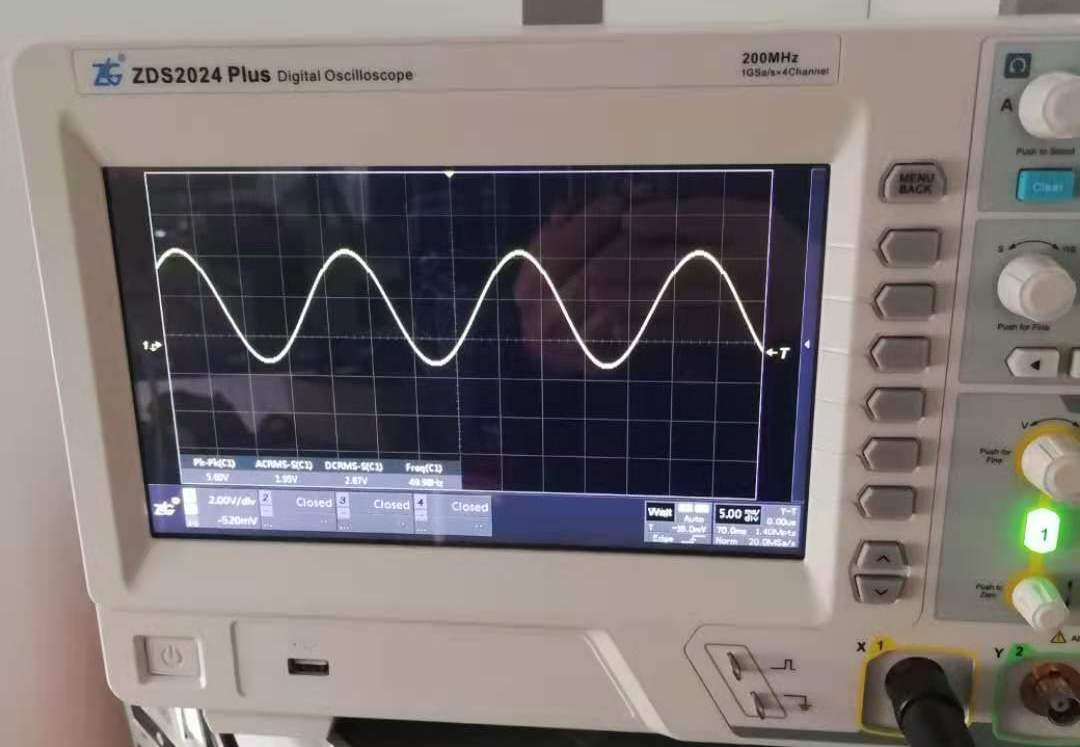

由示波器可看到这种波形,相当于一个正弦波抬起来2Vdc的直流分量

3

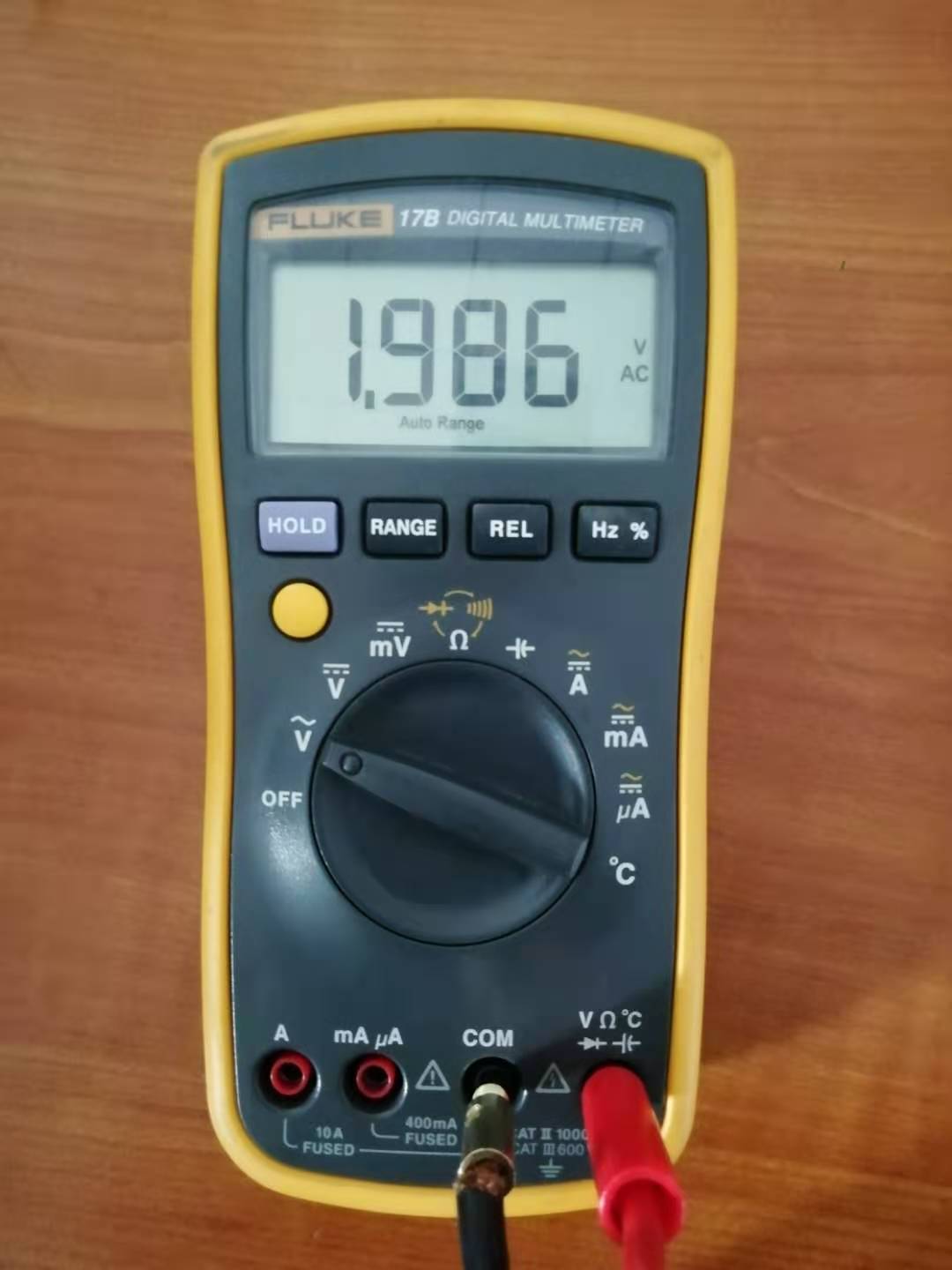

由普通不带真有效值功能的万用表读取交流电压2Vac

4

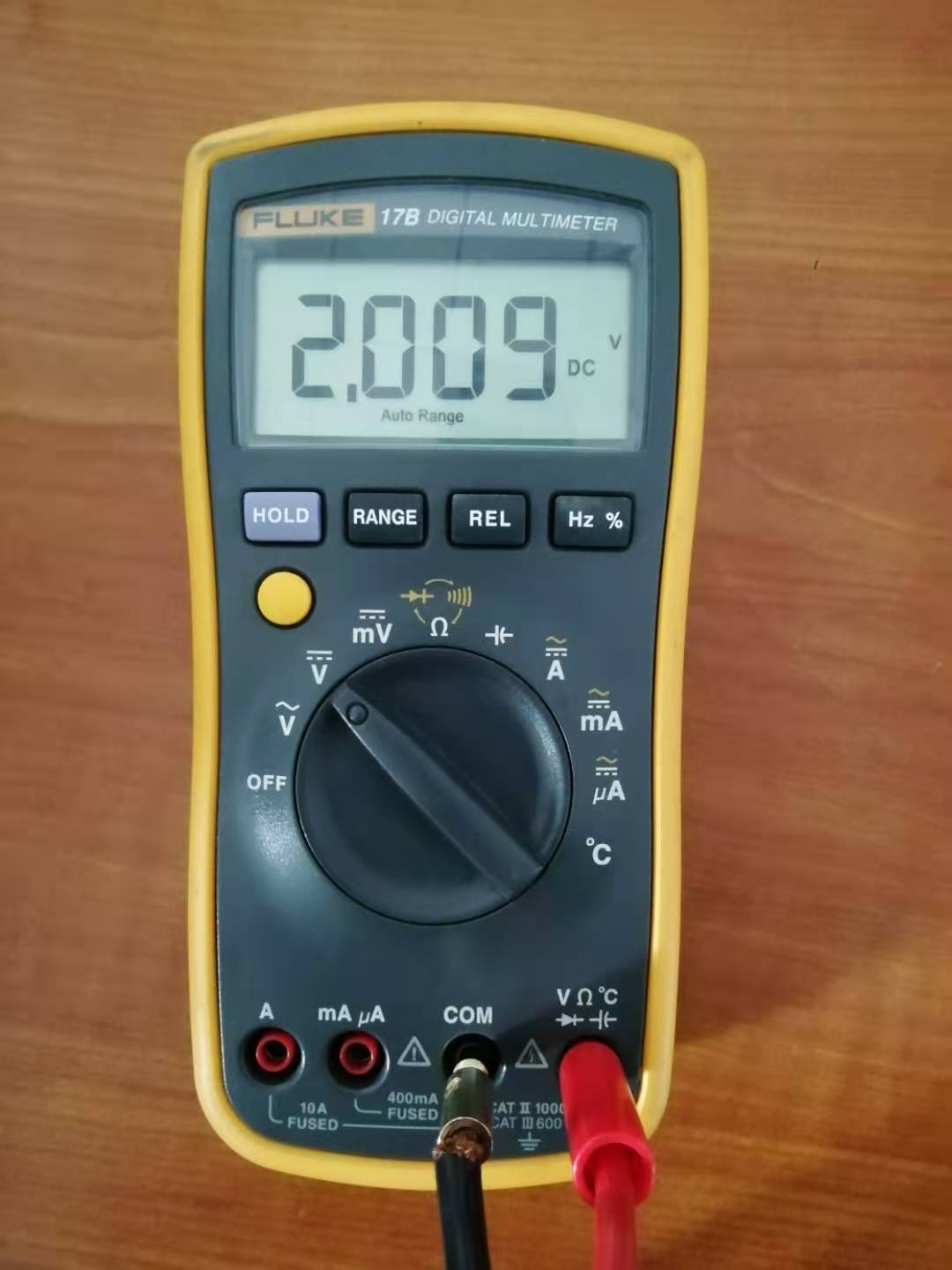

由普通不带真有效值功能的万用表读取直流电压值2Vdc

5

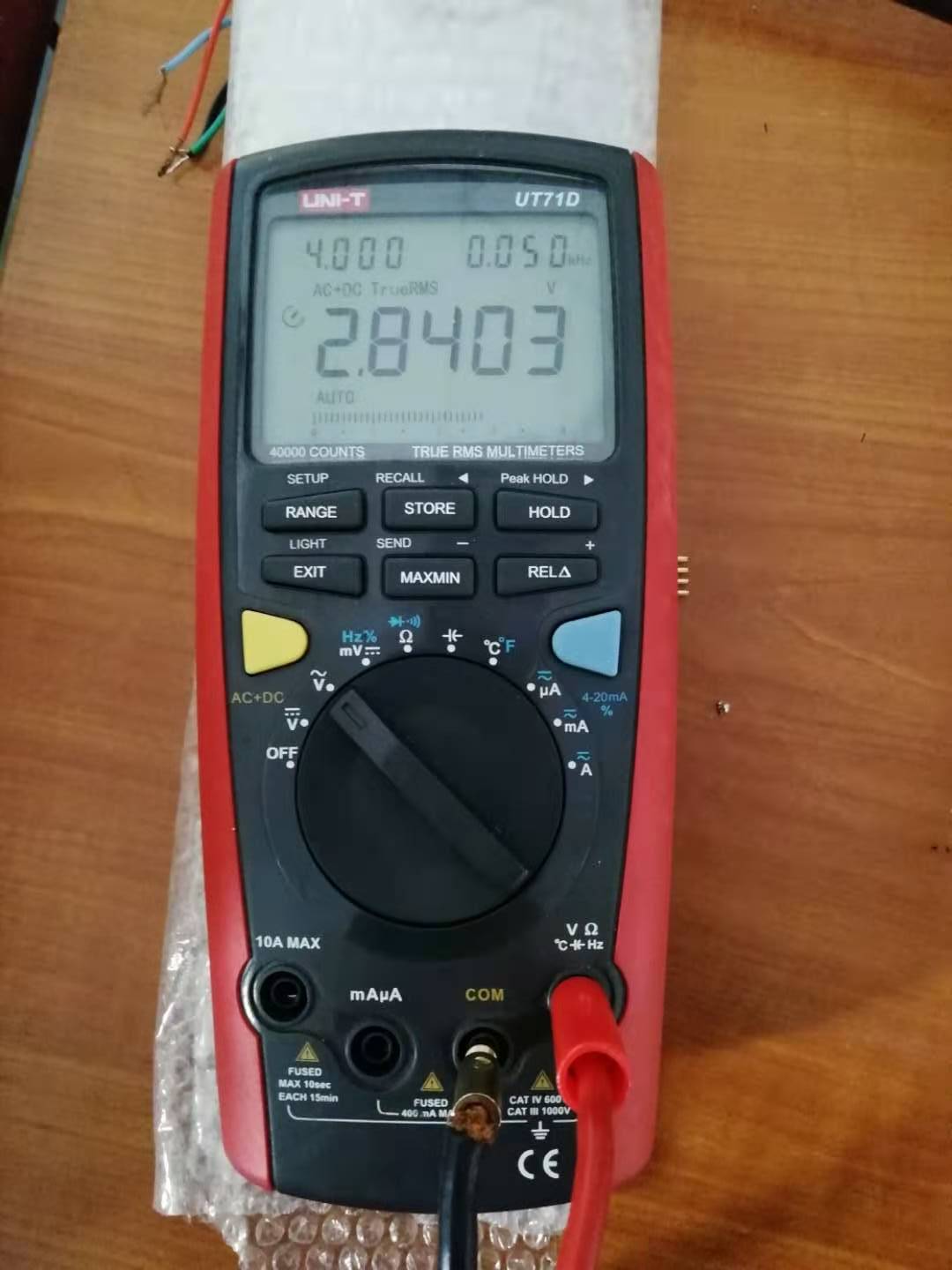

由带真有效值功能True-RMS的万用表读取真有效值AC+DC数据



计算过程:

由普通万用表读取的直流读数2.009V和交流读数1.986V,可计算真有效值为√(2.009²+1.986²)≈2.83V,经过带真有效值功能的万用表直接读取其真有效值为2.84V,可以判定该方法的正确性。 经过其他几组数据的再次确认,上述方法有效。


总结: 如果手头没有真有效值的万用表,可以通过普通的万用表测量其直流和交流读数,然后通过平方和开平方根的方法得到其真有效值,此方法简单易行,可以在应急的状态下使用。
