怎样消除电流传感器的位置误差？

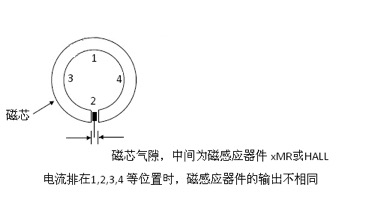

通常电流传感器采用的是开气隙磁芯+磁感应器件的方法，测量磁芯气隙中的磁场。这就意味着大多说电流传感器并不采用完整的磁芯，而是将磁芯切割一个气隙，插入霍尔元器件（或xMR器件），有气隙就会有漏磁，空气磁导率比软磁材料的导磁率有很大变化，气隙中的B值与磁芯中的B值有一定差异，当电流排在电流传感器的穿孔中移动时（比如位置1,2,3,4），气隙的磁感应强度会变化，磁感应器件的输出也就会变化，所以普通电流传感器会有位置误差。
消除位置的方法多种，比如采用 1）对称排列多个感应元件的方法 ；2）气隙尽量减小；3）多个磁芯气隙交叉; 4) 采用不带气隙的完整磁芯。 其中，采用不带气隙的完整磁芯的方法是最理想的方法，不存在漏磁现象，磁导率均匀，完全消除了位置误差。
柏艾斯的高精度电流传感器FIx系列采用了完整的磁芯，真正实现了电流传感器按照匝数比输出的特点，完全消除了位置误差。
