磁通门电流变送器FDIA-C51在木材真空高频干燥装置中的应用

关键字：磁通门电流传感器，木材真空高频干燥装置

本文介绍了基于磁通门原理，通过标准输出的FDIA-C51系列的磁通门导轨型传感器用于测量真木材真空高频干燥装置中电子管阳极电流和栅极电流的测量方案，实现了对于高频搞干扰情况下稳定测量小电流的准确测量。

1、引言

随着社会进步，人们经济水平的提高，木质家具越来越多的进入家庭，如何合理有效地利用有限的木材资源显得更为重要。木材干燥是保障和改善木材品质，减少木材降等损失、提高木材利用率的重要环节。同时，木材干燥也是木质品生产过程中能耗最大的工序，在我国约占企业总能耗的60%~70%。迄今已实现工业化的常用人工木材干燥方法包括：常规干燥、高温干燥、除湿干燥、太阳能干燥、真空干燥、高频干燥，及烟气干燥等。

高频干燥是以湿木材作电介质，在高频电场（通常为几兆赫兹）的作用下使木材中的水分子高速频繁的转动，水分子之间发生摩擦而生热，使木材从内到外同时加热干燥。其特点包括：

1）高频干燥设备中，木材处于高频极板中间，电场直接穿透木材整体均匀加热，而高频只对水分起作用，木材本身不起作用，因此水分很快被加热气化，由于内部的温度和水蒸气压力，迫使木材内水分排出到表面，水汽排入罐体，因此高频干燥是由内向外加热，木材表面相对湿度很大，不易开裂和变形。

2）真空状态：真空状态下水的沸点低，高频干燥设备中水分被加热到40-60 摄氏度就开始汽化，达到了低温状态下干燥的目的，大大降低了木材开裂变形的问题。

3）高频真空干燥具有杀菌、杀虫、环保无污染等特点

2. 高频电子管的阳极电流和栅极电流的测量

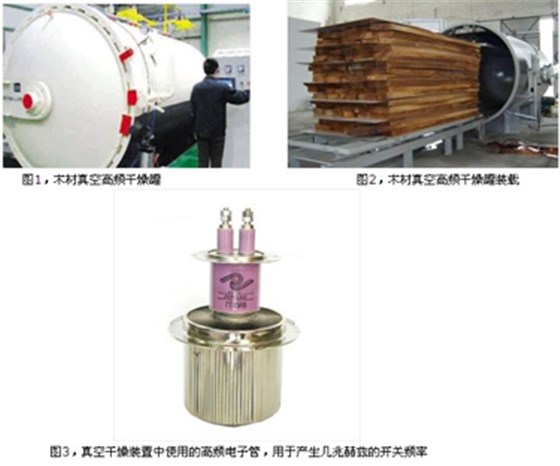

在木材真空高频干燥装置中要用到高频发生设备，电子管因为其高压、大功率、高频特性稳定等特点，在本行业有大量应用。本装置中电子管阳极和栅极电流水平最大在直流5A，通常情况下运行于2A以内电流，栅极电流大约在0.2A以内。这两个电流的测量，对整个系统的可靠性和稳定性至关重要，否则危及电子管的寿命，影响整个装置的可靠性。用普通的开闭环霍尔电流传感器做测试，均不成功，原因在于高频干扰影响了传感器输出信号，尤其是在被测电流很小的情况下，信噪比较低，测量误差很大，无法满足客户的准确测量的要求。

而最终采用的测量方案是使用基于磁通门原理的穿孔式带导轨的FDIA-C51系列电流传感器（电流变送器）完美的解决了这个问题。

3、磁通门电流变送器的工作原理

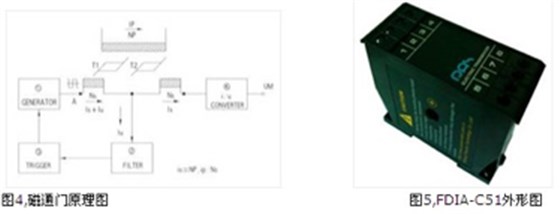

由传感器内部方波振荡器产生的补偿电流对原边电流进行补偿，达到磁场平衡，此时输出值VM能精确反映原边电流，该原理通常应用于对微小直流电流的测量。该类传感器因为不是基于霍尔元件的测量方式，而是磁信号的捕捉测量，温漂极小，测量精度完全满足差值微电流的测量。

FDIA-C51系列磁通门电流传感器的应用很广泛，主要是有以下几个重要特点：

1）、整个量程范围都有极高的线性度。

2）、集成化程度高，优良的温度特性和长期工作稳定性。

3）、准确度高.

4）、导轨式安装，适合工程集成使用

5）、测量小电流非常适合

4、 结束语

实践表明，在微小的直流电流测量方面，基于磁通门原理的系列电流传感器（电流变送器），有着比霍尔原理以及其他原理更加优秀的性能表现，比如低温漂，高抗干扰能力，极高的线性度，等特点。北京柏艾斯科技有限公司以创新性的思维，根据市场要求，制作出了更加适合工程应用的导轨式安装的磁通门电流传感器（电流变送器），填补了这一方面应用的市场空白，得到了客户的认可，更多详细信息请咨询 http://www.passiontek.com.cn.
