电池管理系统（BMS）需要什么特性的电流传感器？

电池管理系统是一个复杂的系统，简单来说电池的BMS常见功能包括：

• 电流测量

• SoC估算

• SoH估算

• 电压测量

• 温度测量

• 异常警告

• 异常保护

• 诊断

• 均衡（被动均衡或主动均衡）

• 其他管控电路（如电池回路继电器控制）

• 通讯

作为储能设备，蓄电池的充放电特性是最关键的指标，BMS则需要对蓄电池系统的电流进行准确测量，这也是预测电池的SOC(State Of Charge，剩余电量)，SoH(State Of Health)的核心要求。电池充放电时，电流动态范围很大，既有毫安级的涓流充电，也有数百安培的大电流放电，因此需要电流传感器具有很大的动态测量范围。

普通霍尔开环原理的电流传感器由于其霍尔效应灵敏度不够高，测量小电流时误差太大，不适合此类应用。闭环霍尔原理的电流传感器相比开环霍尔原理的电流传感器，精度和小电流测量能力有了很大提高，但由于铁芯的剩磁以及霍尔元器件本身的不一致等特点，其零点（Zero Offset）依然无法消除，有100-1A甚至更大的零点，依然存在小电流测量不精确的缺点。

如何解决这几个核心问题：1 大动态电流范围 2 极小的零点失调 3 很好的小电流测量能力，是一个BMS必须要面对的问题。

方案1：

使用分流器测电流，是一种简单的方法，具备上述三个特点。但其缺点也不容忽视：1 插入式测量不隔离（若加装隔离器件则可能损失精度并增加成本） 2.安装困难（需断开原边铜排） 3 大电流时功耗大发热严重，进而影响精度 4. 成本高昂 （尤其是较大电流时，铜材和加工费很高）

方案2：

使用磁通门电流传感器，柏艾斯推出的磁通门电流传感器具有精度高，温漂小，零点极小，动态范围宽等特点，完全涵盖BMS所需要的性能特点。

磁通门原理是除实验室SQUID超导量子干涉装置以外，工业应用领域内对磁信号测量最敏感的原理，也是应用最成熟的原理之一。（只是因为霍尔器件更加制作简单，所以才未能像霍尔传感器一样取得大范围应用）。

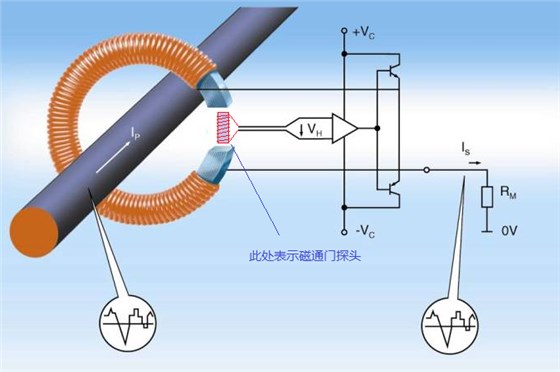

此图是标准闭环磁通门的原理示意图，柏艾斯采用了磁通门探头与聚磁铁芯一体的结构，零点失调更小几乎可忽略。

磁通门原理更详细介绍可点击：http://passiontek.com.cn/Article/gjddlcgq.html

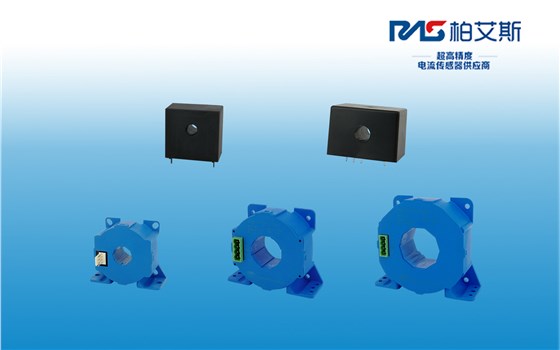

基于磁通门原理，柏艾斯科技有两类产品可供选择：

1. 开环磁通门产品，FDIB-C15-H系列，FDIB-C16-H系列

2. 闭环磁通门产品，FIx-Cxx系列，采用了磁通门探头与聚磁环一体的结构，几乎消除了零点误差。根据不同量程和尺寸，用户可选择不同孔径不同安装形式的产品。孔径从15-40mm,量程从50-1000A，精度优于0.1%。

柏艾斯的创新产品很多，可登录公司网站www.passiontek.com.cn了解更多，或联系销售及FAE索取样品测试。

010-89494921 13911354955安经理 13701028082张经理
