电梯行业使用的自动化产品包括控制器、变频器、传感器与低压电气,伺服与HMI产品刚相对有很少应用。2008年电梯行业自动化产品的容量估计为24.75亿人民币(其中包括控制器、变频器、传感器、低压电气),如下表所示:

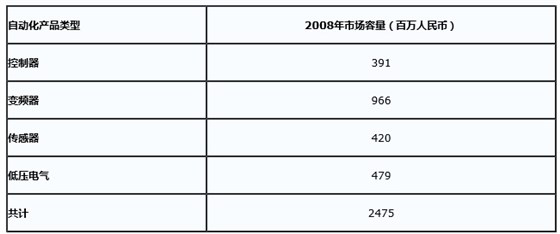

表1:电梯行业自动化市场容量-按产品
各种自动化产品市场容量所占比例如下:

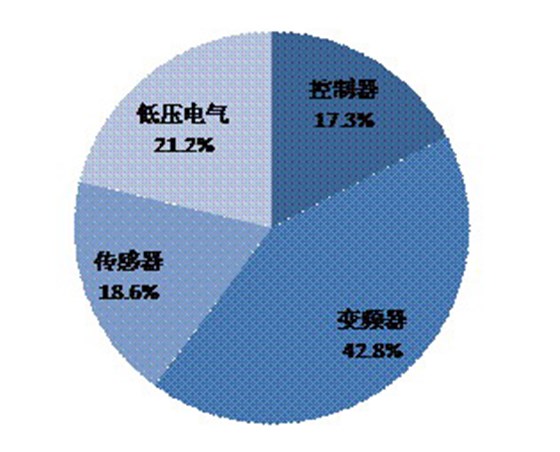

图1:电梯行业自动化市场容量-按产品
A.控制器在电梯市场容量以及增长判断
单位:台
电梯行业中目前应用的控制系统主要是微机控制与PLC控制,其中微机控制仍是主流的控制方案。尤其在垂直电梯中,超过90%使用微机控制。这主要得因于微机控制的高灵敏性与低成本、CPU的高运算能力与高抗干扰能力。PLC则在简单的逻辑控制与可靠性方面比较占优势,因此在自动扶梯上应用比直梯更为广泛。

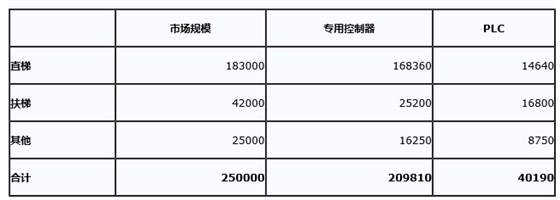

表1:电梯行业控制器市场规模

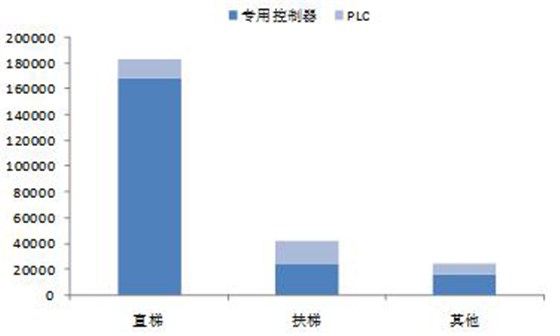

图2:电梯行业控制器市场规模
未来高速电梯也会是一个发展方向。乘梯的舒适感及电梯的启动与停止时的平滑过度也会变得更加突出。因此在未来几年内微机控制仍会是主流,但PLC的高可靠性及容易维护的优势也会让PLC有更多的应用。微机控制与PLC控制结合能更好地实现人性化设计。我们对2007~2011年控制器市场容量的估计如下表:
单位:台

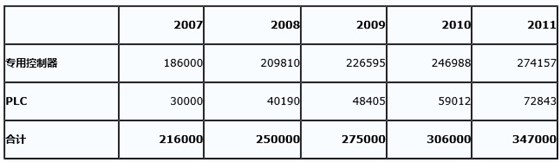

表2:电梯行业控制器市场容量和增长

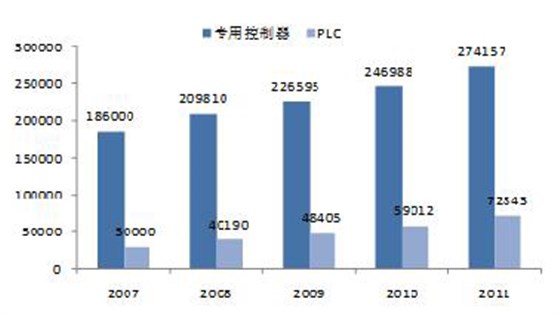

图3:电梯行业控制器市场容量和增长
B.变频器在电梯市场容量和增长判断
电梯的驱动方式包括变频驱动、直流驱动、液压驱动、双速电机等,目前变频器已经成为应用最广泛的电梯驱动。变频器应用在电梯的提升与门机上。垂直电梯与自动扶梯等都会使用变频器来提升,直梯的门机上还会用到小功率的变频器。用于提升的变频器规模是21.7万台,应用于门机上的变频器规模是12.5万台。

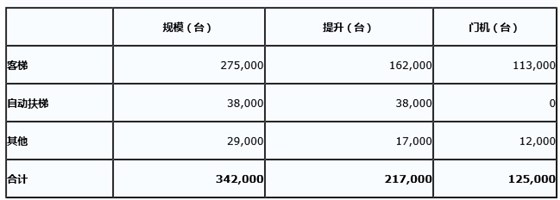

表3:电梯行业变频器市场规模
目前变频器在电梯市场的应用已经很成熟,绝大部分的直梯采用变频器来进行调速。相对于直流系统,变频器与同步/异步电机的配合具有更高的可靠性,且因其易维护与高效率的特点,变频器在相当长的时间内仍会是电梯的主流传动产品。且绿色节能已经成为电梯行业发展的一个主题,因此,我们判断变频器在未来几年仍会有较大的增长。

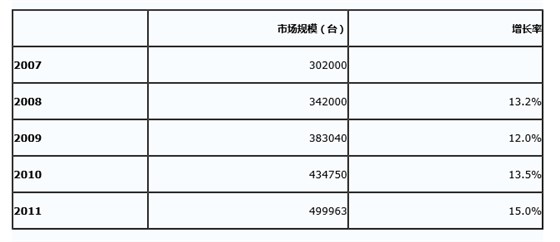

表4:电梯行业变频器市场容量和增长
![屏幕快照 2016-11-21 14.05.10 屏幕快照 2016-11-21 14.05.10](/Mobile/uploadfiles/pictures/news/20161121140540_9432.png_280.jpg)

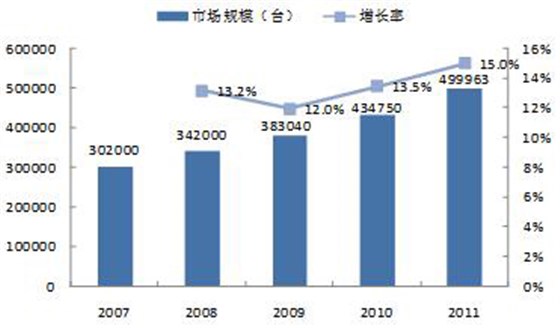

图4:电梯行业变频器市场容量和增长
![untitled untitled](/Mobile/uploadfiles/pictures/news/20161121140712_9131.png_280.jpg)
C.传感器在电梯市场容量和增长判断
电梯上应用传感器的种类比较多,平均每台电梯使用2-8个。其中编码器是应用最多的一种。编码器主要应用于曳引机与门机上,检测电梯在井道中的位置与电梯运行的实时速度。传感器的市场容量为4.2亿元,其中编码器的市场规模为3.3亿元。
光幕传感器也是电梯中应用比较多的传感器,它通过发射红外线扫描是否有被阻挡物体,以非接触式完成电梯的监控和动作功能。由于对电梯安全的重视度越来越高,近几年光幕的应用越来越普遍。
单位:百万元

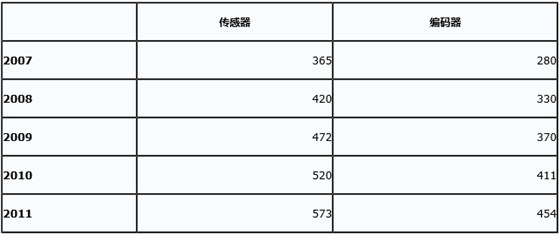

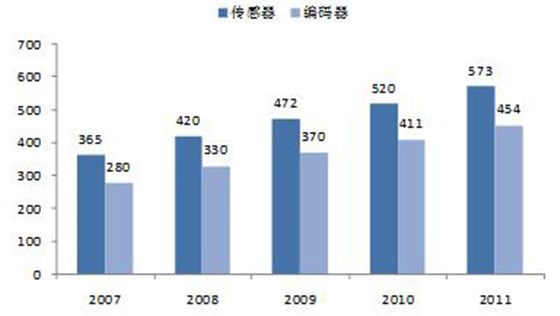

表5:电梯行业传感器市场容量和增长
图5:电梯行业传感器市场容量和增长
D.低压电气在电梯市场容量和增长判断
低压电气在电梯上的应用主要是接触器与继电器。继电器是用于控制回路中电气设备的转换开关,在传统的电梯中也用来进行整个系统的电气控制。但应用起来逻辑关系比较繁琐,现在已经逐渐被淘汰。接触器是用于远程闭合与切断电力回路的电器,它的电力触点利用电磁系统予以闭合。
08年电梯行业的继电器市场容量是3700万,接触器的市场容量1.18亿。继电器作为电梯的控制系统已经成为过去式,随着电梯数量的增加,继电器与接触器在电梯的市场中正在逐渐饱合,未来几年里继电器与接触器的增长趋势会放缓。

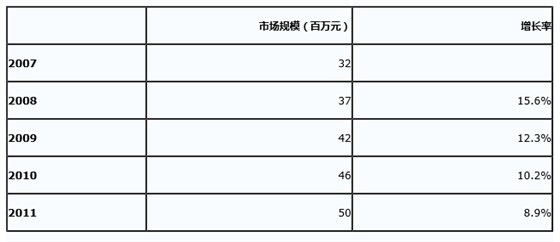

表6:电梯行业继电器市场容量和增长
图6:电梯行业继电器市场容量和增长
![untitled untitled](/Mobile/uploadfiles/pictures/news/20161121141357_6683.png_280.jpg)

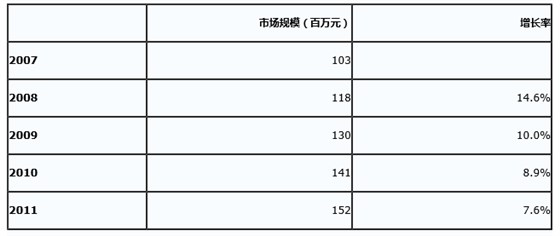

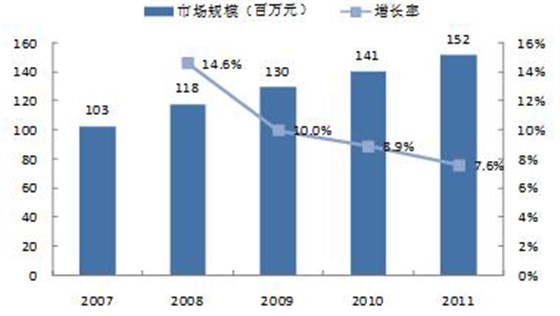

表7:电梯行业接触器市场容量和增长
图7:电梯行业接触器市场容量和增长
