电压传感器

电压传感器是指能够测量电压的模块，对于电压的测量，如果电压不高可直接测量，如果是较高电压也可以通过电阻网络降压后再测，此时的测量是非隔离测量，一旦有较高电压窜入，会损坏采集系统。所以，我们提到的电压传感器都是指有隔离能力的测量模块。

按照现有的隔离方式，一般可分为：变压器隔离、光耦隔离、高阻态隔离、隔离放大器隔离、霍尔原理隔离、磁通门原理隔离等，后两种本质上是电流传感器，只是在原边电压接入时增加了较大阻值的限流电阻，再通过多匝绕线的方式获得较大的安匝数，从而像使用电流传感器一样测量原边电压。

电压传感器按照测量类型来分，可分为交流电压传感器（变送器）、直流电压传感器（变送器）和交直流电压传感器（变送器）。针对不同的测量要求，需要选择不同的原理，才能起到精确测量的要求。

交流电压传感器(变送器):

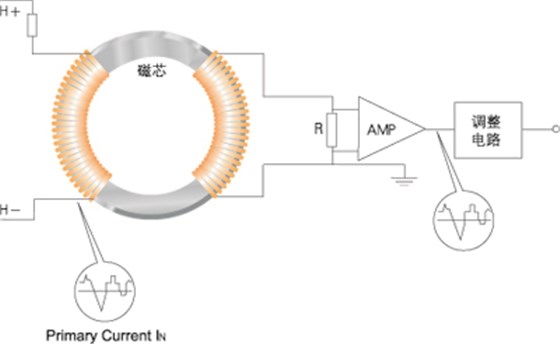

测量交流电压，目前最简单的方式是基于互感原理（电磁感应原理，交流变压器原理），对于测量交流电压非常适合。其原理如下：

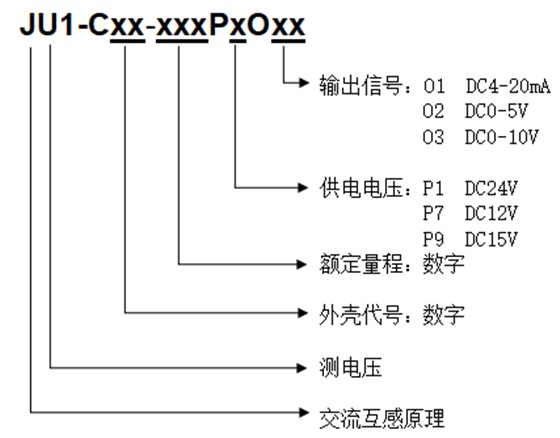

被测电压通过两个接线柱，经过较大的电阻后，接入一个变压器，变压器的两个绕组之间通常具有很高的隔离强度，输出的小电流信号与Ip波形相同，跟随信号可以通过放大以及RMS调整电路，最终输出DC4-20mA,DC0-5V等标准信号或者放大后直接输出（或者变换成其他形式的跟随信号亦可）。电压传感器一般封装在一个密闭的外壳里，被测电压较低时可不灌封，测量高电压时一般采取灌封方式。基于互感原理的电流传感器（变送器）命名是： JU1-Cxx-PxxOxx，具体含义如下：

基于互感原理的电压传感器（变送器）有JU1-C51 JU1-C52 JU1-C53系列分别对应不同的外形尺寸和测量量程。

直流电压传感器 ：

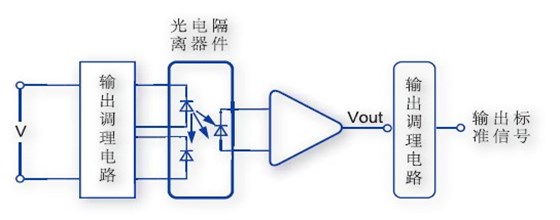

是指能够测量直流电压的模块或装置，常用到的原理有：霍尔原理、磁通门原理、光电隔离原理等。针对不同应用，可选用不同原理的产品，最大程度满足现场要求。光电隔离原理在直流电压变送器中最常用，其原理如下图：

被测电压经过匹配的电阻网络后，输入光电隔离器件，光电隔离器件的作用是对输入的高压进行隔离，防止高电压损坏采集系统。基于光电隔离原理的电压变送器有：GDU1-C51,GDU1-C52,GDU1-C53等系列

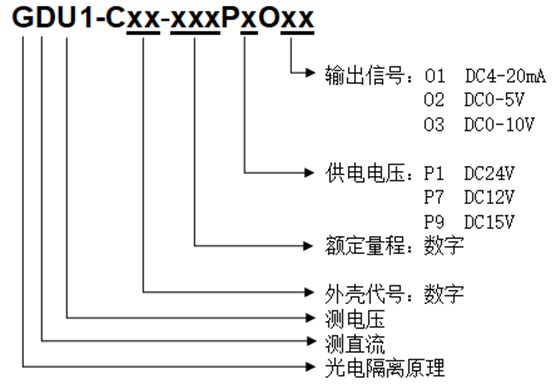

直流电压变送器的命名方式如下：

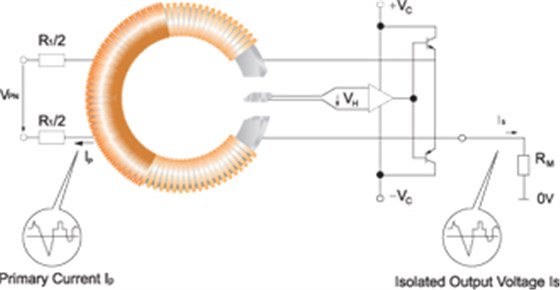

高电压经过内置或外置的电阻后，限流到10mA以内，经过线圈的原边绕组形成较大的安匝数，副边则依据匝数比输出一定的跟随电流信号。基于霍尔原理的电压传感器柏艾斯有几种型号分别是： HV-C04,HV-C54。基于磁通门闭环的电压传感器柏艾斯有FV-C53型号。

柏艾斯拥有多种不同原理的电压传感器及变送器，难以一一列出其原理，有需求可以联系客服或销售人员。

基于不同原理的型号：

柏艾斯是全国为数不多的能够提供测量方案的电流变送器厂家，拥有超过15年的技术积淀，用户可以提出各种技术要求，我们会竭尽全力满足要用户要求。

---
