FDIB-C16在配电直流屏绝缘监测上的应用

关键字：漏电流变送器，绝缘监测

本文介绍了基于磁通门原理的直流漏电流传感器在直流屏绝缘检测上的应用。磁通门技术的电流传感器具有精度高，温漂小的特点，在绝缘监测方面非常适用。

1、引言

直流操作电源系统是发电厂、水电站、变电站、开闭所等不可缺少的二次设备之一，它的可靠性直接影响到发电厂、变电站设备的安全可靠运行。经过近几年的发展，电力操作电源系统已经普遍采用了阀控密封铅酸蓄电池组和高频开关电源模块组成的充电装置。直流操作电源还包含一个独立的监控系统，主要完成对系统的测量、控制，并对所测量到的数据进行运算，判断、产生各种信号，如报警，显示、控制输出等动作。其中对各支路的绝缘接地情况进行实时监测，是直流屏监控的重要一项。

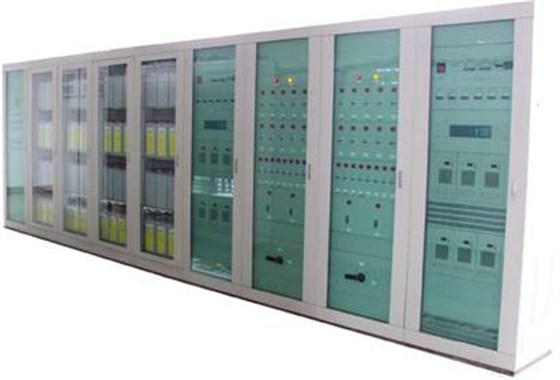

直流操作系统组屏

2、绝缘检测的方法及支路接地判断依据

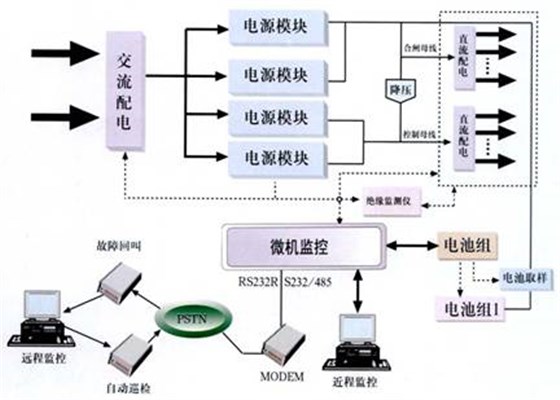

直流操作系统组成示意图

2.1交流法

采用交流互感器，当有接地发生时，主机向直流母线注入7~15V，7~25HZ交流信号，在接地支路互感器中感应出电压经计算机采集处理后作出判断。此种原理主要存在以下缺点：

a）支路对地电容对选线精度有很大影响。

b）由于向直流母线注入低频信号源，使得直流母线叠加低频交流信号，有可能对保护产生干扰。另外，若低频信号源发生短路会造成直流母线短路。

2.2直流法

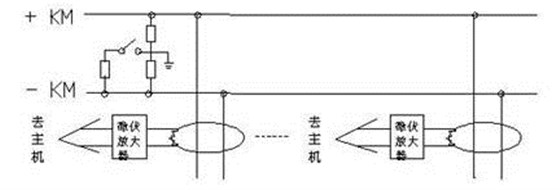

采用直流互感器，每个互感器中都有一个磁调制微伏放大电路，当有接地发生时，在直流互感器内感应出电压经放大送入主机采集处理，并作出判断。此种原理无需向直流母线注入任何类型的信号源，而且支路电容对选线精度没有任何影响，是一种比较先进的检测原理。

2.3支路接地判断依据

如下图所示，正负电流的不平衡会导致传感器输出跟随电压，通过判断电压的极性可以判断是正接地还是负接地。

传感器差值测量

3. FDIB-C16磁通门漏电流传感器的原理

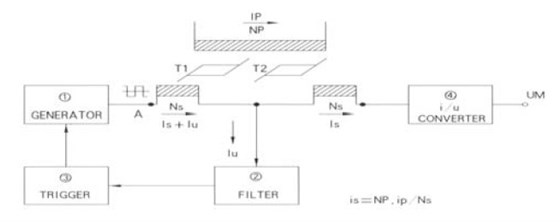

FDIB-C16外形 FDIB-C16磁调制原理

由传感器内部方波振荡器产生的补偿电流对原边电流进行补偿，达到磁场平衡，此时输出值VM能精确反映原边电流，该原理通常应用于对微小直流电流的测量。该类传感器因为不是基于霍尔元件的测量方式，而是磁信号的捕捉测量，温漂极小，测量精度完全满足差值微电流的测量。

4、FDIB-C16磁通门漏电流传感器的使用方式及注意事项

将电路的正负两颗线同时穿过传感器的穿孔,接入外部供电电源，通常是±15V.输出信号通常是0±5Vdc .

接线时注意接线端子的裸露导电部分，尽量防止ESD冲击，需要有专业施工经验的工程师才能对该产品进行接线操作。电源、输入、输出的各连接导线必须正确连接，不可错位或反接，否则可能导致产品损坏。

5、结束语

基于磁通门原理的直流漏电流传感器是比较先进的电流传感器，通常用于测量微小电流，在电力绝缘检测领域有着非常好的应用。同时基于直流漏电流传感器的绝缘检测方法也是比较先进的方式。详细信息请点击http://www.passiontek.com.cn进行了解。
