交流电流变送器

交流电流变送器是能够测量交流电流的电流变送器。普通交流电流的测量通常采用互感器原理，当交流频率很低或很高时，经常采用基于霍尔原理交流电流变送器。

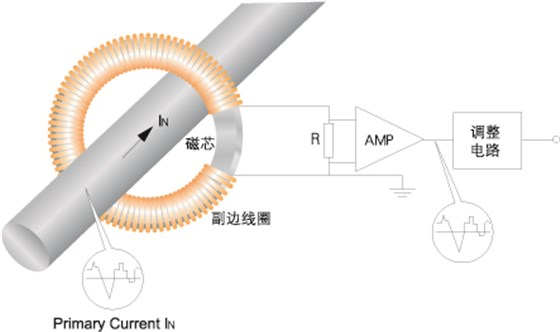

基于互感原理（电磁感应原理）的交流电流变送器的原理如下图：

电流通过互感线圈后，输出与Ip相同波形的跟随信号，跟随信号可以通过放大以及RMS调整电路，最终输出DC4-20mA,DC0-5V等标准信号。上述磁芯实际上可以是闭口形式（JIB-C15,JIB-C16,JID-C30等）也可以是开口形式的，比如JIB-C13系列。

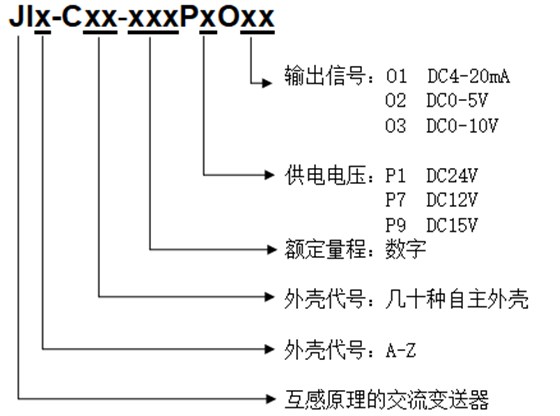

基于互感原理的电流传感器命名是： JIx-Cxx-PxxOxx，具体含义如下：

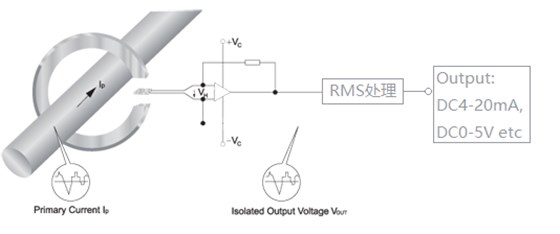

基于霍尔原理的交流电流变送器的原理如下：

霍尔器件感应到磁芯气隙中的磁感应强度B，输出的霍尔电压Vh被运算放大器放大后进行RMS处理，输出的模拟信号通常为标准信号，比如DC4-20mA、DC0-5V等

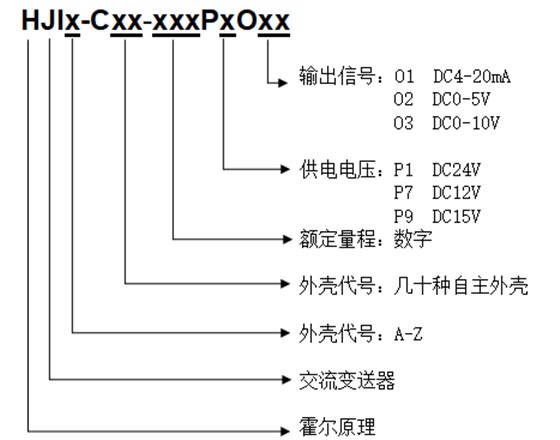

以上是很普通的霍尔开环原理加变送处理电路构成的交流电流变送器。基于霍尔原理的交流电流变送器的命名方式是HJIx-Cxx-xxxPxOx，其中x的含义是：

柏艾斯拥有众多不同尺寸的交流电流变送器，基于不同原理：

柏艾斯是全国为数不多的能够提供测量方案的电流变送器厂家，拥有超过15年的技术积淀，用户可以提出各种技术要求，我们会竭尽全力满足要用户要求。

---
