交流电流变送器JIB-C15在水处理行业中对于水泵的监测应用

2017-03-15 15:48:22

关键字:交流电流变送器,水泵监测,电机监测

本文介绍了水处理行业中的水泵、循环泵在无人巡检的情况下,是如何通过JIB-C15系列交流电流变送器来进行监测,第一时间了解水泵的功率状态,正确判断水泵的正常工作情况。

1、引言

随着人类生存环境的不断恶化和自然资源的日益减少。人类社会的可持续发展面临着严峻地挑战,这迫使人类必须重视自然环境的保护与利用,自然资源的合理开发与利用这样一个生死攸关的大问题。而在这个大问题中,水又是最重要的.因为水是生命的源泉,"民以水为天"。水在自然资源中是应用最普遍,分布最广泛,对人类最重要的自然资源。随着人类社会的发展,人类已经认识到,水不是取之不尽用之不竭的,水是有限的。而这有限的水,正遭到严重污染,这使本来就十分匮乏的水资源更加匮乏。

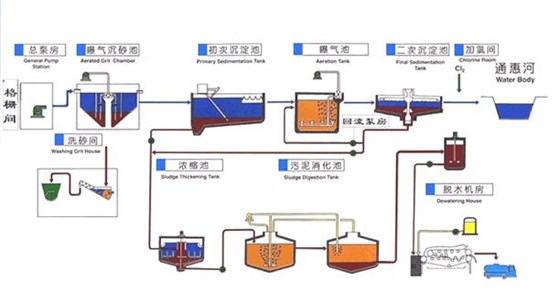

20123208465271

污水处理流程图

在污水处理的整个流程过程当中,从污水进入处理厂,经过砂石分离、曝气、沉淀、二次沉淀,最后形成中水等多个流程,在每个环节相互衔接的过程中,水泵作为水的主要传送设备,祈祷至关重要的作用由于污水处理厂内的水泵数量众多,如果其中的某一接点水泵出现问题,很可能致使上一程序中的污水积累过量和下一程序中的污水低于正常液位,从而使整个污水处理程序处于半瘫痪状态,工作人员无法对所有所有水泵进行巡检.

基于上述情况,我们推荐一款型号为JIB-C15的交流电流变送器,可以很好的解决以上的难点问题。

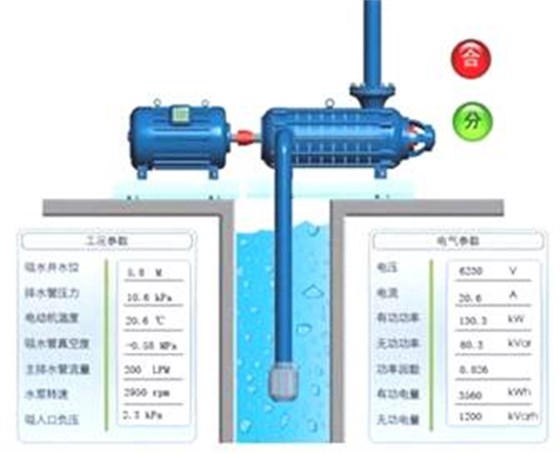

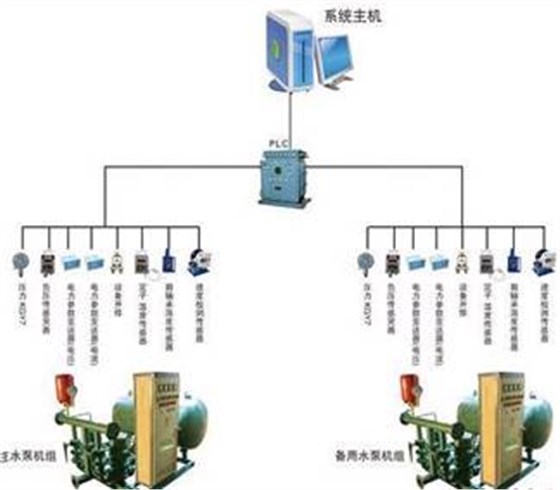

201232084655502 201232085015933

对于水泵的整体监测 水泵监测的相关数据

2、交流电流变送器JIB-C15的原理

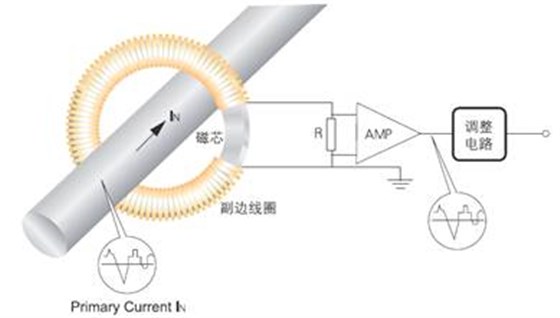

201232084746409 201232084815603

交流电流变送器JIB-C15外形图 交流电流变送器 JIB-C15原理图

当被测电流IN流过导体时,导体周围产生与电流成比例的磁场,该磁场由副边线圈测量,其输出电压VH与被测电流IN成正比,通过电子电路放大,整形并标定为需要的标准信号VM,此信号精确反映原边电流有效值。

3、交流电流变送器JIB-C15的使用方式及注意事项

将JIB-C15系列电流变送器从需要检测的电缆或者铜牌中穿过,接入外供电源,一般多为DC 24V、DC 12V、DC 15V等,在有电流的情况下电流变送器会自动输出一个相应的信号,此信号分为DC 4-20mA、DC 0-20mA、DC 0-5V、DC 0-10V等,可以直接被采集模块采集,转换成RS485信号,送到上位机,通过集中监控的方式进行整体监控

在选择此类电流变送器时请注意以下的相关问题:

1)、电流变送器的穿孔一概足够穿过被测导体,尽量选择接近的孔径,检测效果最佳;

2)、现场是否可以断线,如果不可以断线安装,请选择开口式的电流传感器;

3)、现场是否有高温、低温、强震、高潮湿等特殊外在环境要求;

4)、接线时注意接线端子的裸露导电部分,尽量防止ESD冲击,需要有专业施工经验的工程师才能对该产品进行接线操作。电源、输入、输出的各连接导线必须正确连接,不可错位或反接,否则可能导致产品损坏。

4、结束语

随着城市化进程的不断发展,人口数量的增加,工业科技的发展,城市化、集中化的生活模式的不断扩张,对于生活用水、工业用的增加也在逐年增加,在此条件下,在一个城市中会有几个污水处理厂对所有的污水进行集中处理、形成中水,再利用,达到最佳利用率。变送器作为一个高质量、多样性的产品,在水处理的集中监控中起着至关重要的作用,为我们的生活、工作提供一个基础的保障。详细信息请点击http://www.passiontek.com.cn进行了解。
