开关量电流变送器在游乐设备中的应用

2017-03-15 15:46:38

关键字:电流开关量变送器,直流电机

本文介绍了基于互感原理,通过内部计算电路转换输出为继电器信号的直流电流开关量变送器在游乐设备当中的应用。针对游乐设备内部直流电机的正常运行和超负荷后的工作状态实时反馈,以便操作人员及时纠正设备非正常运行后造成的经济损失。

引言

伴随着我国工业的发展,电、气自动化技术日渐成熟,自动控制系统已被广泛应用于各个领域。

游乐炮车——是一项激烈、刺激、互动型的游乐产品,其功能主要是倚靠置于炮车内部两只12V60AH的电瓶和直流电机来实现的。

201571317126310

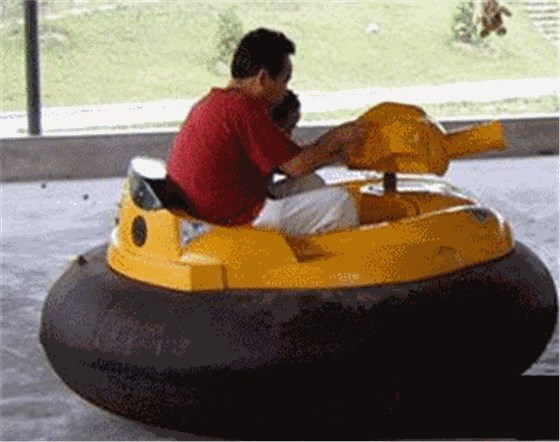

游乐炮车


电流开关量变送器在炮车中的应用

为使操作人员对炮车工作状态实时的进行了解、掌握,我们推出这款直流电流开关量变送器,主要针对直流电机正常运行及负载变化时对电流进行采样。信号通过采集模块送入主控单元,用以执行保护及报警反馈。变送器低成本、体积小、抗震、便于安装等优点,在各个行业取得了广泛的应用。

电流变送器原理

电流变送器基于电磁感应原理(互感原理),被测电流IN流过导体时,导体周围产生电流成比例的磁场,该磁场由副边线圈测量,其输出电压VH与被测电流IN成正比,通过电子电路放大、整形并确定为需要的标准信号,此信号精确反映原边电流有效值。

20157131723926201571317248831

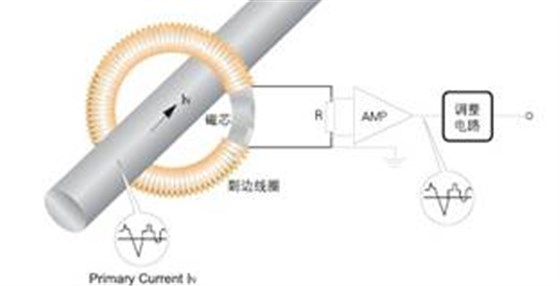

电磁感应原理示意图 开关量电流变送器外形

开关量变送器的基本工作原理,是将被测参数的限定值转换为电接点信号。一般来说,把开关量变送器的接点闭合或输出高电平称为有信号状态,接点断开或输出低电平称为无信号状态,由于开关量变送器只瞬间转换接点闭合或断开的信号,是一种具有继电特性的部件。

1.过载能力强

2.响应速度快

3.输出开关量电平信号或继电器节点动作

4.全量程内极高的线性度

5.原副边高度绝缘

6.穿孔测量便于安装

7.优良的温度特性以及长期的稳定性
