开环电流传感器为什么容易烧毁?

2020-09-29 10:02:41

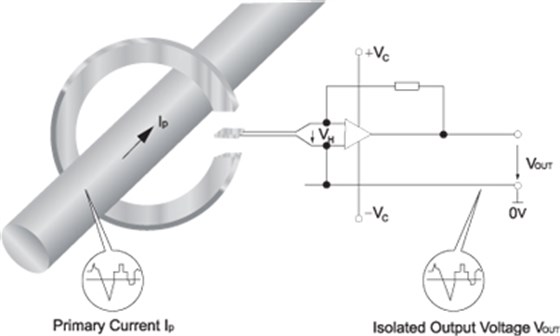

通常的霍尔开环电流传感器采用的原理就是直测式原理,处于磁芯气隙内的霍尔芯片用于测量电流产生的磁信号,当电流频率很高,涡流就会在磁芯内产生,进而产生大量热量,导致磁芯温度过高,进而烧毁电流传感器。如何才能减小涡流,减小热量产生呢? 从原理上可以从以下几个角度入手.1 减小电流幅值,这显然不合适,传感器的目的就是测电流。 2. 降低频率,这也不现实,频率是被测电流的特性,无法改变。 3.增加磁芯的电阻,分两种方法,一种把磁片厚度减小,一种将磁芯的电阻率增加。



1


要从根本上解决发热问题,采用高电阻率的磁性材料才是最佳选择,但这样会增加成本,需要用户综合考虑。



2

3




4

北京柏艾斯科技是专业的电流电压传感器厂家,掌握霍尔磁通门等多种技术原理,为众多国内外用户提供OEM和ODM服务,更多产品应用请登录公司网站了解更多,www.passiontek.com.cn.
