PAS-ZLB交流漏电流传感器在避雷器在线监测系统中的应用

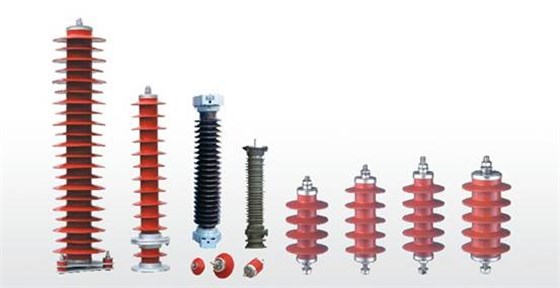

避雷器是电力系统很重要的一种电气保护装置，能够有效的限制电网过电压幅值，从而有效保护电器设备免遭过电压的危害。金属氧化锌避雷器（MOA, Metal Oxide Arrester）是最常用的一种，在长期的运行中，由于金属氧化锌避雷器长期承受着运行电压，内部的阀片会逐渐老化，同时结构工艺上的瑕疵也容易导致密封不严，阀片容易受潮，会进一步破坏避雷器的性能，泄漏电流也会进一步增大。泄漏电流中的阻性成分将产生有功损耗，产生的热量会导致阀片的温度升高，严重时可能形成热崩溃，导致避雷器损坏甚至爆炸，从而可能引发电力系统事故。

在线式监测避雷器的运行状态，可在不停电的情况下，了解避雷器的工作状态，可以做到提前预警，及时更换，避免电力系统事故的发生。

无论测装置采用哪一种监控方法，对避雷器泄漏电流的监测是必不可少的。因此在整个监控系统中，避雷器的泄漏电流传感器是最核心的器件，其性能决定着整个装置的可靠性和安全性。

对于测量微小的避雷器泄漏电流，柏艾斯采用了带补偿绕组的零磁通互感器以及良好的屏蔽结构，采用全灌封引线输出以及整体金属外壳结构，大大增强了抗干扰能力，由于励磁电流得以补偿，几乎不存在比例误差，互感器的输出与输入存在良好的匝比关系，实现了高精度测量微电流的目的。

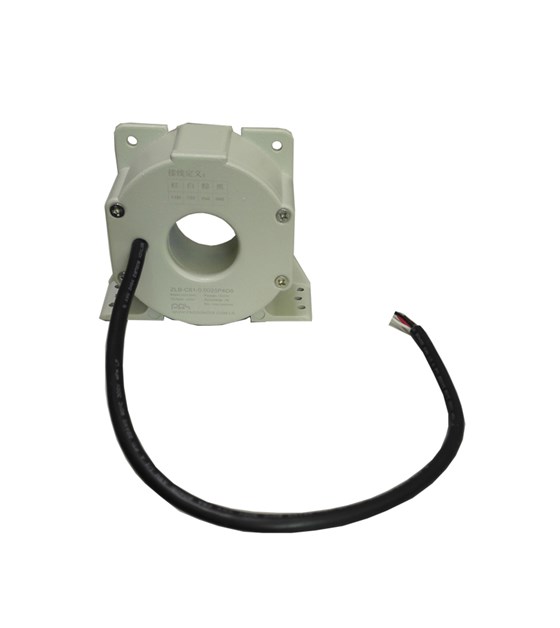

ZLB系列产品具有测量微电流的能力，输出跟随型电压信号，专为微小泄漏电流设计，采用了多重抗干扰措施，使得产品具有很高的稳定性。
