如何测量直流脉动PWM波形的直流电流有效值?

2020-11-12 16:21:59

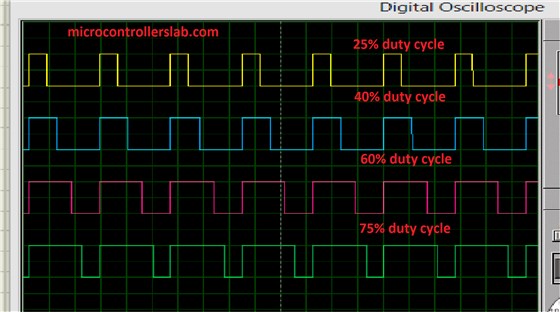

通常情况下,对于直流电流的测量可以用分流器霍尔电流传感器等实现。但是对于电流波形是脉宽调制波形的直流电流测量却是一个难题,比如如何测量一个大约2A左右的PWM可变频率,可变占空比的直流电流?或者说如何测量一个无刷电机的驱动电流?

为了测量这么小的脉动直流的有效值,需要灵敏的较高的测量原理,比如磁通门原理的电流变送器。

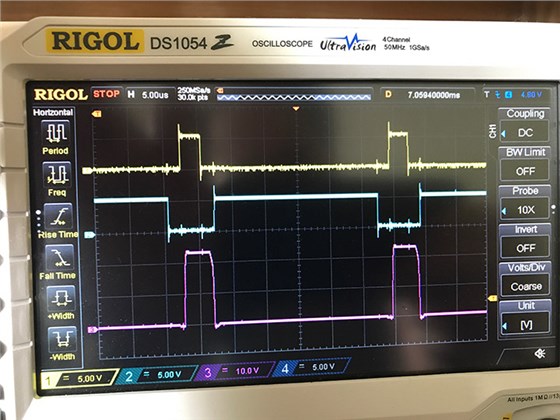

经过测试,基于磁通门原理的直流电流变送器,能够准确测量占空比可调频率可调的PWM波形,即能准确测量无刷电机BLDC的驱动电流有效值。

用户可以根据电流大小选择不同尺寸的磁通门直流电流变送器,比如FDIA-C51, FDIB-C16,FDID-C30等,均具有很高的分辨率,能够准确测量量程范围内的PWM直流电流有效值。

1

2

FDIA_C51_228x221C16_228x221C30_228x221

FDIA-C51 FDIB-C16 FDID-C30


以上产品均可单电源供电,输出DC4-20mA、DC0-5V、DC0-10V等标准接口。


请查看链接了解更多专业参数信息。

柏艾斯是专业的电流传感器提供商,根据客户要求订做适合要求的各种规格的电流传感器,登录www.passiontek.com.cn了解更多。
