一种适用于BMS的专用数字式开口型电流传感器

在保证计算机数据安全的各种措施中，后备电池的及时投入，是防止发生数据灾难的最后一个保障环节，如何保证蓄电池在需要投入的时候能够迅速投入使用，离不开可靠的电池监测系统。

一个完整的蓄电池监控系统，需要准确可靠的监测每一节蓄电池CELL的内阻、温度、电压以及充放电电流。对于内阻温度和电压的监测已经有成熟的方案，比如直流放电法、交流放电法等等。

对于电流的测量，基于成本和现场安装方便性的考量，通常会采用成熟的开环霍尔电流传感器方案。基于普通开环霍尔，应用在BMS蓄电池监测系统，需要解决浮充电流的准确读取，并要适应一定的温度变化（尽管蓄电池通常置于恒温恒湿的数据机房），但是在柴发蓄电池监控现场，未必都配有恒温空调，这就导致了常规开环霍尔电流传感器由于温漂太大而不适用的问题发生。 因此理想的BMS电流传感器需要解决以下几个问题：

1. 解决既能测放电大电流又要测量浮充小电流的问题。

2. 开口形式的安装方式。

3. 基于对浮充小电流的准确测量的要求，温漂问题同样重要，因为温漂会导致浮充电流测量偏差过大，从而影响BMS系统对充放电状态的准确判断。

4. 充电机或UPS老化后，电池组电流会含有大量交流谐波，要求电流传感器不受谐波影响并能准确输出直流电流成分。

5. 传感器直流供电的不稳定性可能会影响霍尔传感器的输出稳定性，因此要求电流传感器要适应供电电源波动的现状。

6. 大电流放电后，由于磁芯饱和会有剩磁情况发生，要解决电流传感器输出会有较大偏置的问题。

针对以上BMS电池监控对电流传感器的具体要求，柏艾斯科技推出了改良后的第三代BMS专用数字电流传感器，HDIx-Digi-Sp3系列产品。该产品解决了上述问题的全部问题，比如温漂问题，浮充小电流、大电流放电均准确测量问题，谐波干扰问题，供电电压稳定性问题等等。

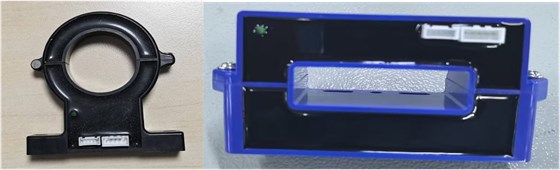

目前两种外形的产品可以提供，一种开口式孔径Φ42mm的HDID-C31-Digi-Sp3系列，一种适应于铜排安装的64mm*16mm的HDIE-C41-Digi-Sp3系列，这两种系列的产品测量范围均可达±1200A，均采用了数字处理方式，输出光耦信号，能准确测量大小电流，适合BMS蓄电池监控现场的应用。

以下是工装测试数据（FS为1200A，@室温）：
