用真有效值变送器实现对畸变波形的加热元件的功率测量

2017-10-30 09:07:00

晶闸管功率调整器(SCR Power Regulator) 主要用于各种电加热装置,如电热工业窑炉、电热干燥机、电热油炉、各种反应罐、反应釜的电加热装置,由于其使用方便的特点,在电加热领域应用广泛。

调功器的调功原理有多种,但不外乎是对电流及电压波形的相角进行调整,电流或电压在很小的时候,其电流和电压的波形已经与标准的正弦波形相差甚远,见下图。

1_1


如何对畸变极其严重的电流电压波形进行准确的功率测量?

最简洁的方式莫过于直接使用功率计,但价格高昂无法接受,尤其是在多路测量时。普通功率变送器也无法对严重畸变的波形进行有效测量。

用真有效值电流变送器(True-RMS Current Transducer)和真有效值电压变送器(True-RMS Voltage Transducer)分别测量调功器输出的电流和电压,输出经过True-RMS真有效值处理过的标准信号,得到电流和电压值后,进行乘法运算得出功率大小。该功率为视在功率,但因为加热元件多为阻性负载,有功功率与视在功率差别很小。

采用此种测试方法得出的功率值与标准功率分析仪的出的数据对比如下。


2

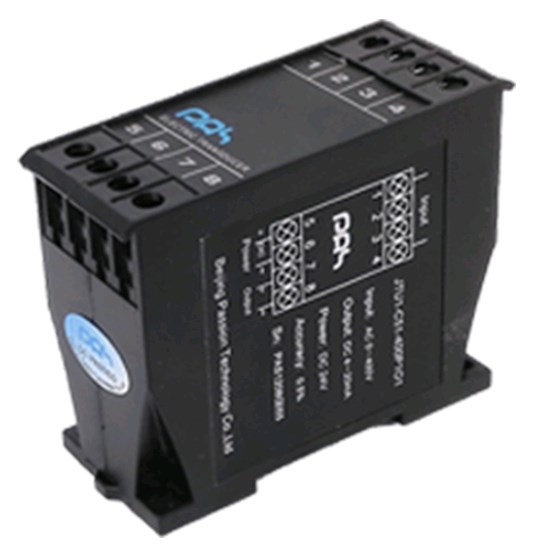

True-RMS电流电压变送器的外形如下:

34

JTIC-C21 JTU1-C51



5

现场测试图

结论:普通平均值校准的变送器无法准确测量畸变波形的电流和电压,通过使用真有效值电流电压变送器,计算加热元件功率是一种简单有效的方法,试验证明效果很好。
