直流电流变送器

直流电流变送器是能够测量直流电流的电流变送器。为了能测量直流电流通常采用霍尔原理、磁通门原理、以及分流器原理等，常规的互感器（不是直流互感器）通常用于测量交流，不能用于直流测量。

我们仅以霍尔原理的直流电流变送器举例：

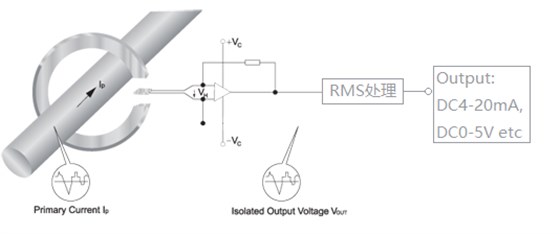

霍尔器件感应到磁芯气隙中的磁感应强度B，输出的霍尔电压Vh被运算放大器放大后进行RMS处理，输出的模拟信号通常为标准信号，比如DC4-20mA、DC0-5V等

以上是很普通的霍尔开环原理加变送处理电路构成的直流电流变送器。

柏艾斯拥有众多不同尺寸的基于霍尔原理的直流电流变送器：

还有基于磁通门原理的直流电流变送器，由于磁通门原理灵敏度高（high sensitivity），所以对于测量较小的电流有天然的优势，比起常规的霍尔原理，磁通门原理的直流电流变送器能够准确的测量毫安级电流，柏艾斯推出的FDIB-C16，FDIA-C51系列磁通门原理的直流电流变送器能够测量毫安级电流并且能测量百安级的电流，在某些需要高动态范围电流测量的场合非常适用，比如电池充放电、放电记录仪等装置，既要测量毫安级的浮充电流又要测量百安级的放电电流，传统的开环霍尔原理的直流电流变送器均不能满足要求（即便是用了多档分级测量），而基于磁通门原理的直流电流变送器却能完美的实现高动态大范围的准确测量。

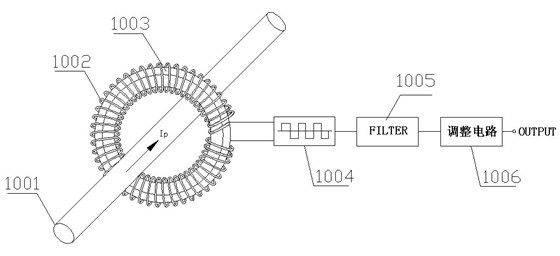

磁通门原理（开环磁通门原理）的直流电流变送器原理示意图如下：

线圈中由激励电路产生的激励电流，在磁芯中产生交替饱和现象，起初线圈两端波形是对称波形，被测电流IP不为零时，会导致线圈中的振荡波形变得不再对称，其不对称的程度取决于电流IP的大小，经过滤波以及RMS调整电路后，输出的模拟量信号大小可以精确反映原边IP的大小。

基于磁通门原理的直流电流变送器主要有：

还有基于分流器原理的直流电流变送器，由于不是太常用，不再详细说明，有兴趣的可以跟销售或技术支持联系。

柏艾斯是全国为数不多的能够提供测量方案的电流变送器厂家，拥有超过15年的技术积淀，用户可以提出各种技术要求，我们会竭尽全力满足要用户要求。

……..

---
