真有效值电流变送器

2019-03-22 08:56:22

普通交流电流变送器通常采用互感原理测量,输出的信号通常为平均值Avg,该值在原边电流为标准正弦波的情况下,是可以真实反映电流大小的,但现代社会大量应用非线性负载,谐波污染日益严重,很难找到真正的标准正弦波。比如各种调功器,斩波器,变频器均采用大功率开关器件,其电流输出波形很复杂,已经完全不是标准的正弦波。所以普通的电流变送器的平均值输出,就不能正确的反应原边电流的有效值情况。而真有效值TRMS电流变送器正是为了适应这种情况应运而生的。输出信号完全正确反映原边电流的大小,包括其中的非线性谐波成分。

1

相比于普通的电流变送器,真有效值(True-RMS )电流变送器能够对畸变的波形进行有效值测量,在某些场合必不可少,比如电缆铜排的尺寸选择,应当依据其电流有效值,而不是电流的平均值,选择不当则会造成电缆铜排过热,保险丝频繁烧毁的现象。

2


真有效值电流变送器可以应用在非标准电流波形的场合,如变频器输出电流,调功器输出电流,各种非线性负载的电流等。在现代的工业场合,已经很难找到非常标准的正弦波电流,比如冶炼厂,大量的高频冶炼炉谐波污染很严重,要精确测量电流就必须使用真有效值的电流测控设备,如真有效值电流表,真有效值电流变送器等。玻璃加工厂,因为要用到高温熔炉,而炉温又要精确控制,所以普遍使用调功器或其他斩波设备用以调节电流相角从而控制炉温,其电流波形非常复杂,采用普通有效值产品与真有效值产品的误差最大达到40%以上。

真有效值也叫方均根值(True Root Mean Square), 所谓真有效值即为“真正有效值”之意,英文缩写为“TRMS”。

其计算公式:3

柏艾斯的真有效值电流变送器可基于各种原理制作,但最常用的是基于霍尔原理的。因为霍尔原理适用于测量交流、直流、混合电流等任意波形,对于各种非线性的畸变波形测量特别适合,增加真有效值处理电路后即可得到精确的有效值结果。

柏艾斯有全系列的真有效值电流变送器,从毫安到万安均有对应产品。

用户可通过网站了解,亦可直接联系销售人员或技术支持人员了解更多。

柏艾斯现有系列: JTIB-C15 JTIC-C21 HTIB-C16 HTIC-C21 HTID-C31 HTIE-C4x

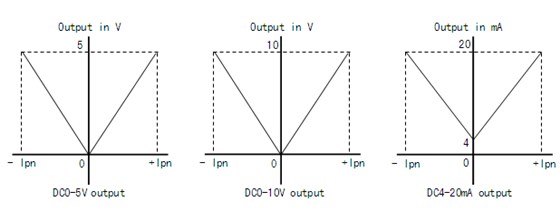

其输出是典型的下列图形:测量正电流或负向电流,输出均为正模拟输出。

4
