FDIB-C13电流变送器

输入量程：0.01 ~ 10Adc
输出量程：DC 4-20mA , 0±5V
供电电压：DC24V , DC±15V 或自定义
精度：2% ; 孔径大小：Φ25mm 开口式

订购热线：010-89494921

产品展示

主要参数

类型：	磁通门直流漏电流变送器
测量原理：	磁通门原理
输入量程：	0.01,0.05,0.1,1.0,2.0,5.0,10.0 Adc
输出量程：	O1:DC 4-20mA , O5:DC 0±5V
供电电压：	P1: DC24V , P4:DC±15V 或自定义
精度：	2%
安装方式：	盘式安装及DIN导轨安装
孔径大小：	Φ25mm
开口形式：	开口

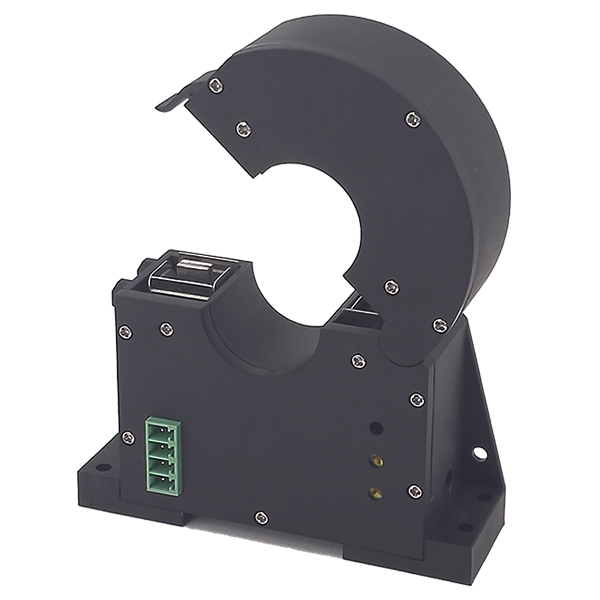

产品图

C13_228x221

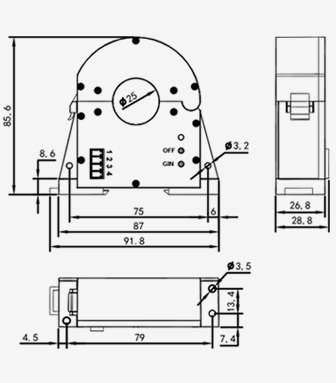

产品尺寸

C13_Dimension_336x383

说明书

中文 点击下载PDF

English

相关描述

1.产品介绍

FDIB-C13 系列

直流漏电流变送器是一种利用磁通门原理（Fluxgate）将被测直流电流转换成与该电流成比例输出的直流电流或电压信号的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在新能源、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★用于测量直流小电流 ★开口形式,大穿孔 ★原副边高度绝缘 ★高线性度 ★盘式安装及DIN导轨安装

2.选型信息

型号定义：	FDIB-C13-xxxPxOx
额定测量：	0.01,0.05,0.1,1.0,2.0,5.0,10.0 Adc
额定输出：	O1:DC 4-20mA , O5:DC 0±5V
供电电源：	P1: DC24V , P4:DC±15V 或自定义

3.电参数

I_PN	额定测量电流值	0.01,0.05,0.1,1.0,2.0,
	(Adc)	5.0,10.0A
I_P	对应测量电流范围	120%*Ipn@Ipn≤5A,
	(Adc)	(105%*Ipn@Ipn=10A)
Vsn	额定输出电压(Vdc)	DC 0±5V etc
I_SN	额定输出电流(mAdc)	DC 4-20mA etc
X	精度(Ta=+25°C)	2%
E_L	线性度误差	0.5%
V_C	电源电压	Pn ±5%
V_off	失调电压Ta=+25℃	50mV
I_off	失调电流Ta=+25℃	80uA
Tr	响应时间	≤120mS
f	频率范围	DC
I_C	耗电	20mA +Is
R_L	负载电阻	>5000Ω(电压输出型)
		<350Ω(电流输出型)
V_d	工频耐压	5KV
R_i	绝缘电阻	>20MΩ@DC500V

4.常规参数：

Ta	工作温度	-25 - +70 ℃
Ts	贮存温度	-45 - +85 ℃
W	重量	约200g
St	执行标准	GB/T13850-1998idt IEC688：1992
Hw	工作湿度	0-95% 无凝露
	外壳材料	符合UL94-V0
