FDID-C32-WR 超宽范围磁通门直流电流变送器
prevnext
查看全部大图

FDID-C32-WR 超宽范围磁通门直流电流变送器

输入量程：DC 100 ... 1000A
输出量程：DC0±5V,DC4-20mA
供电电压：15Vdc,12Vdc
精度：0.1% ; 孔径大小：Φ40.5mm
订购热线：010-89494921
立即咨询
 产品展示

FDID-C32_228x221

 主要参数
类型： 超宽范围磁通门直流电流变送器
测量原理：
 磁通门原理
输入量程：
 100  200  300 500 800 1000Adc
输出量程： O1:DC4-20mA、O5:DC0±5V

O23:DC12±8mA
供电电压：
 P7:12Vdc、P9:15Vdc
精度：
 0.1%
安装方式：
 盘式(或铜排)
孔径大小：
 Φ40.5mm
开口形式：
 不开口

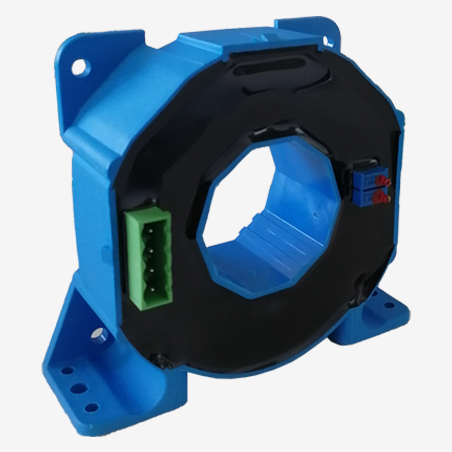

 产品图

FDID-C32_228x221

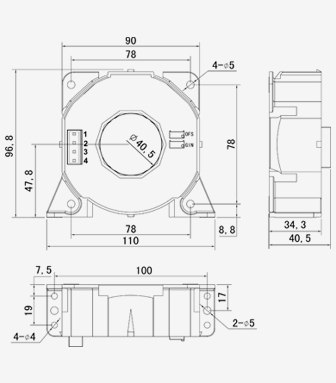

 产品尺寸

FDID-C32__Dimension_336x383

 说明书
 中文                                    FDID-C32-WR
 English
 相关描述

1.产品介绍

FDID-C32-WR 系列

高超宽输入范围的直流电流变送器是一种利用磁通门原理(Flux-gate Principle)将被测直流电流转换成与该电流成比例输出的直流电流或电压信号 的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、 长期工作稳定且适应各种工作环境的特点。广泛地应用在新能源、石油、煤矿、化工、铁路、 通信、楼宇自控等行业的电气设备的系统控制及检测。

★ 即可测量直流小电流亦可测量直流大电流

★ 毫安级高分辨率

★ 盘式安装　　

★ 原副边高度绝缘

★ Φ40.5mm大孔径

2.选型信息

型号定义：
 FDID-C32-xxxPxOx-WR
额定测量：
 100  200  300 500 800 1000Adc
额定输出：
 O1:DC4-20mA、O5:DC0±5V

O23:DC12±8mA
供电电源：
 P7:12Vdc、P9:15Vdc

3.电参数

IPN
 额定测量电流值(Adc)
 100  200  300


500 800 1000
IP
 对应测量电流范围(Adc)
120% x Ipn
Vsn
 额定输出电压(Vdc)
 DC0±5V
Isn
 额定电流输出(mAdc)
 DC4-20mA  DC12±8mA
X
 精度（Ta=+25°C）
 0.1%
VC
 电源电压
 P7:12Vdc   P9:15Vdc
Voff
 失调电压
 ≤5mV
Ioff
 失调电流
 20uA
Tr
 响应时间
 ≤300mS
f
 频率范围
 DC
IC
 耗电
 静态耗电≤30mA


(≤300mA@Ipn)
RL
 负载电阻
 ≥5KΩ
Ri
 绝缘电阻
 ＞200MΩ@DC500V
Vd
 工频耐压
 5KV

4.常规参数：

Ta
 工作温度
-25 - +70 ℃
Ts
 贮存温度
 -45 - +85 ℃
W
 重量
 约300g
Hw
 工作湿度
 20-90% 无凝露

外壳材料
 符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
