FDIB-C16-DIGI(MOD)数字式超宽范围磁通门直流电流变送器

输入量程:50 ~ 400Adc
输出量程:RS485(MODBUS RTU)
供电电压:12Vdc、15Vdc
精度:0.1%; 孔径大小:Φ22mm
订购热线:010-89494921
立即咨询
 产品展示

C16-DIGI_228x221

 主要参数
类型:
数字式超宽范围磁通门直流电流变送器
测量原理:
磁通门原理
输入量程:
50,100,200,300,400Adc
输出量程: RS485(MODBUS RTU协议)
供电电压:
P7:12Vdc、P9:15Vdc
精度:
0.1%
安装方式:
盘式(或铜排)
孔径大小:
Φ22mm
开口形式:
不开口
 产品图

C16-DIGI_228x221

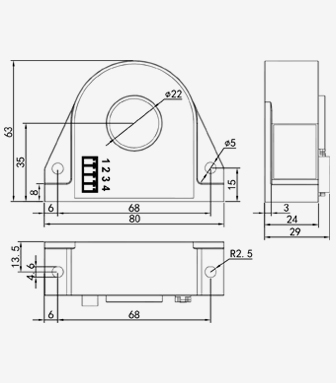

 产品尺寸

C16-DIGI_Dimension_336x383

 说明书
 中文                                       FDIB-C16-DIGI(MOD)
 English
 相关描述

1.产品介绍

FDIB-C16-DIGI(MOD)系列

数字式超宽输入范围的直流流变送器是一种利用磁通门原理(Flux gate)将被测直流电流转换成数字信号,即RS485接口 Modbus-RTU 通讯协议的一种测量模块,原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体 积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在新能源、石油、煤 矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★即可测量直流小电流亦可测量直流大电流

★高达400A的量程

★数字输出,RS485接口Modbus RTU协议

★原副边高度绝缘

★孔径 Φ22mm

2.选型信息

额定测量:
50,100,200,300,400Adc
额定输出:
RS485(MODBUS RTU)
供电电源:
P7:12Vdc、P9:15Vdc

3.电参数

IPN
额定测量电流值
50,100,200,

(Adc)
300,400A
IP
对应测量电流范围
120% * Ipn
OutputSignal
输出信号
RS485
Protocol
信号协议
Modbus-RTU
X
精度(Ta=+25°C)
0.1%
VC
电源电压(±5%)
DC12V  DC15V
Tr
响应时间
≤200mS
f
频率范围
DC
IC
耗电
≤300mA
Vd
工频耐压
5KV
Ri
绝缘电阻
>200MΩ @DC500V

4.常规参数:

Ta
工作温度
-25 - +75 ℃
Ts
贮存温度
-40 - +85 ℃
W
重量
约300g
Hw
工作湿度
20-90% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 联网方式见说明书

8. 通讯协议见说明书
