FLB-C15/RCM交直流剩余电流传感器
prevnext
查看全部大图

FLB-C15/RCM交直流剩余电流传感器

输入量程：0.1~ 6Arms
输出量程：0±5V , 0±10V
供电电压：P2: ±12-15Vdc
精度：1%; 孔径大小：Φ20mm
订购热线：010-89494921
立即咨询
 产品展示
C15_228x221
 主要参数
类型：
 电流传感器
测量原理：
 开环磁通门原理
输入量程：
 0.1   0.3   0.6   1   2   3   5   6Arms
输出量程： O5:0±5V , O30:0±10V
供电电压：
 P2: ±12-15Vdc
精度：
 1%
安装方式：
 盘式(或铜排)
孔径大小：
 Φ20mm
开口形式：
 不开口

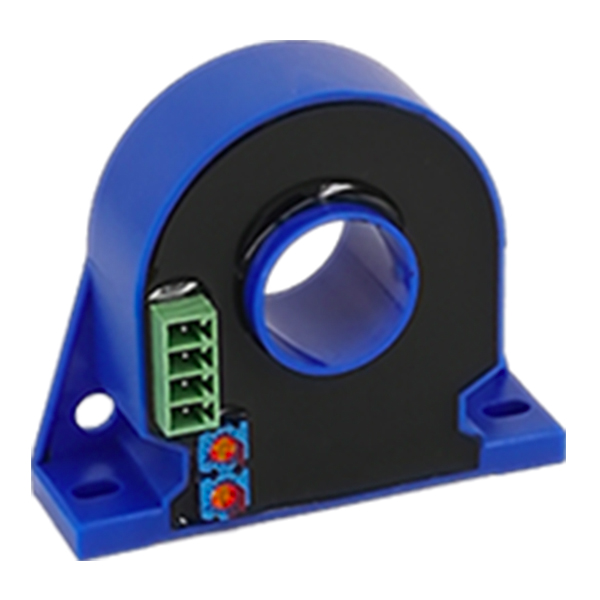

 产品图

C15_228x221

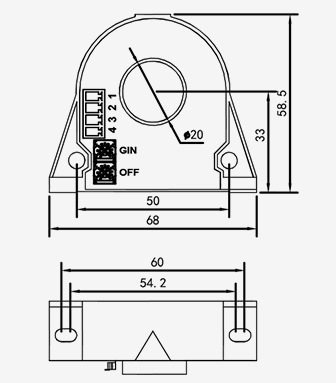

 产品尺寸

C15_Dimension_336x383


 说明书
 中文                                                          点击下载PDF
 English
 相关描述

1.产品介绍

FLB-C15/RCM系列

剩余电流传感器是一种利用开环磁通门原理将被测电流转换成按比例跟随输出的电压的测量模块，具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及漏电流检测。

★交流、直流、混合电流均可测量 ★漏电流级别的电流测量 ★大孔径Φ20mm ★高线性度 ★响应时间快，满足光伏行业标准要求

2.选型信息

型号定义：
 FLB-C15-xxxPxOx/RCM
额定测量：
 0.1   0.3   0.6   1   2   3   5   6Arms
额定输出：
 O5:0±5V , O30:0±10V
供电电源：
 P2: ±12-15Vdc

3.电参数

IPN
 额定测量电流值
 0.1   0.3   0.6   1

(Arms)
 2   3   5   6Arms
IP
 对应测量电流范围
 150% * Ipn

(Arms)
VSN
 额定输出电压(Vdc)
 0±5V , 0±10V
X
 精度（Ta=+25°C）
 1%
EL
 线性度误差
 1%
VC
 电源电压
 Pn ±5%
Voff
 失调电压Ta=+25℃
 ≤±25mV
Tr
 响应时间
 ≤10ms
f
 频率范围(-3dB)
 0-1KHz
IC
 耗电
 25mA
RL
 负载电阻(推荐使用)
 >5KΩ
Vd
 工频耐压
 2.5KV
Ri
 绝缘电阻
 >1000MΩ @DC500V

4.常规参数：

Ta
 工作温度
-40 - +85 ℃
Ts
 贮存温度
 -40 - +105 ℃
W
 重量
 约100g
St
 执行标准
 EN50178,VDE0126
Hw
 工作湿度
 0-95% 无凝露

外壳材料
 符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
