GDU1-C53直流电压变送器

输入量程:50 ~ 2000Vdc
输出量程:DC4-20mA,DC0-5V etc
供电电压:15Vdc,24Vdc 12Vdc etc
精度:0.5%;安装方式:盘式安装
订购热线:010-89494921
立即咨询
 产品展示

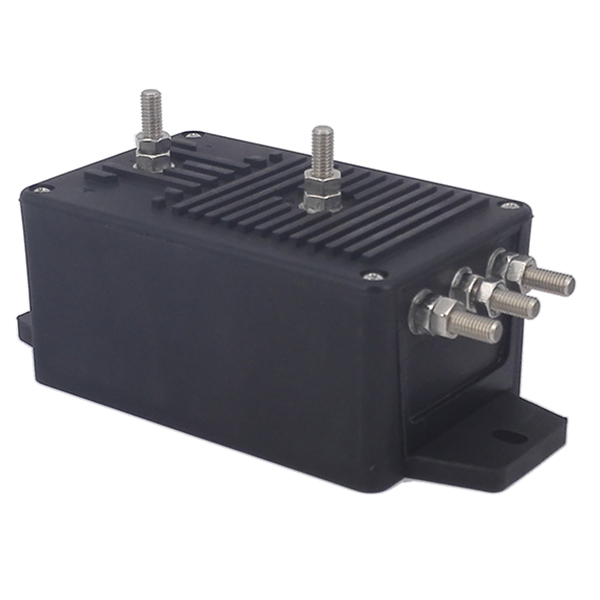

EVS-C53_228x221
 主要参数
类型: 电压变送器
测量原理:
光电隔离原理
输入量程:
50,150,250,500,1000,1500,2000 Vdc
输出量程: O1:DC 4-20mA ,O2:DC 0-5V

O3:DC 0-10V, O19:DC 0-20mA
供电电压:
P1: 24Vdc    P7: 12Vdc    P9:15Vdc
精度:
0.5%
安装方式:
盘式安装
开口形式:
不开口
 产品图

EVS-C53_228x221

 产品尺寸

ETVS-C53_Dimension_336x383


 说明书
 中文                                                        点击下载PDF
 English                                                    点击下载PDF
 相关描述

1.产品介绍

GDU1-C53 系列
直流电压变送器是一种利用光电隔离原理将被测直流电压转换成与原边电压成比例跟随输出的标准直流电流或标准直流电压信号的测量模块,原副边之间高度 绝缘,具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作 环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设 备的系统控制及检测。

★精度高 ★原副边高度绝缘 ★高线性度 ★优秀的抗干扰能力

2.选型信息

型号定义:
GDU1-C53-xxxPxOx
额定测量:
50  150 250 500  1000

1500  2000 Vdc
额定输出:
O1:DC 4-20mA ,O2:DC 0-5V

O3:DC 0-10V, O19:DC 0-20mA
供电电源:
P1: 24Vdc    P7: 12Vdc    P9:15Vdc

3.电参数

VPN
额定电压值
50  150 250 500

(Vdc) 1500 2000 V
VP
对应电压范围
1.2*VPN

(Vdc)

VSN
输出电压(Vrms)
DC0-5V,DC0-10V etc
ISN
额定输出电
DC4-20mA,DC0-20mA etc

(mAdc)

X
精度(Ta=+25°C)
0.5%
EL
线性度误差
0.1%
VC
电源电压Pn ±5%
24Vdc , 12Vdc , 15Vdc
Ioff
失调电流Ta=+25℃ 50mV (对应于电压输出型)
Voff 失调电压Ta=+25℃
80uA  (对应于电流输出型)
Tr
响应时间
≤10mS
f
频率范围
DC
IC
耗电
50mA(电流型输出:+Is)
RL
负载电阻
≥5KΩ(电压输出型)

(@IpN,@±15V)
≤450Ω(电流输出型)
Vd
工频耐压
5.0KV
Ri
绝缘电阻
>20MΩ@DC500V

4.常规参数:

Ta 工作温度 -40 - +85 ℃
Ts
贮存温度
-55 - +105 ℃
W
重量
约300g
St
执行标准
EN50178
Hw
工作湿度
0-95% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
