HDID-C31-DIGI数字式直流电流变送器
prevnext
查看全部大图

HDID-C31-DIGI数字式直流电流变送器

输入量程：100 ~ 1500Adc
输出量程：RS485(MODBUS RTU)
供电电压：24Vdc
精度：1%； 孔径大小：Φ42mm
订购热线：010-89494921
立即咨询
 产品展示

C31_DIGI_228x221

 主要参数
类型：
 数字式直流电流变送器
测量原理：
 霍尔效应、开环测量原理
输入量程：
 100,200,300,500,800,1000,1500Adc
输出量程： RS485(MODBUS RTU)
供电电压：
 P1:24Vdc
精度：
 1%
安装方式：
 盘式(或铜排)
孔径大小：
 Φ42mm
开口形式：
 开口
 产品图

C31_DIGI_228x221

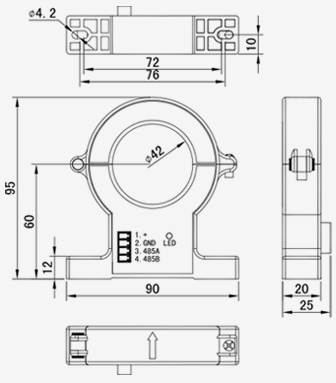

 产品尺寸

C31_DIGI_Dimension_336x383


 说明书
 中文                                                    HDID-C31-DIGI
 English
 相关描述

1.产品介绍

HDID-C31-DIGI系列

直流电流变送器是一种利用霍尔效应、开环测量原理将被测交流电流转换成数字量通讯接口输出的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、 高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、 石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★用于测量直流电流 ★过载能力强 ★ 数字接口，MODBUS RTU协议 ★原副边高度绝缘 ★高线性度 ★盘式安装 ★穿孔开口式、维护方便

2.选型信息

额定测量：
 100,200,300,500,800,1000,1500Adc
额定输出：
 RS485(MODBUS RTU)
供电电源：
 P1:24Vdc

3.电参数

IPN
 额定测量电流值
 100,200,300,500,

(双向直流电流）
 800,1000,1500Adc
IP
 对应测量电流范围
 120% * Ipn
OutputSignal
 输出信号
 RS485
Protocol
 信号协议
 Modbus-RTU
X
 精度(Ta=+25°C)
 1%
EL
 线性度误差
 0.5%
VC
 电源电压
 Pn ±5%
Tr
 响应时间
 ≤100mS
f
 频率范围
 DC
IC
 耗电
 35mA
Vd
 工频耐压
 6KV
Ri
 绝缘电阻
 >200MΩ @DC500V

4.常规参数：

Ta
 工作温度
 -25 - +70 ℃
Ts
 贮存温度
 -40 - +85 ℃
W
 重量
 约200g
St
 执行标准
 GB/T13850-1998idt IEC688：1992
Hw
 工作湿度
 20-90% 无凝露

外壳材料
 符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 联网方式见说明书

8. 通讯协议见说明书
