HDIE-C45直流电流变送器

输入量程：2000 ~10000Adc
输出量程：DC4-20mA,DC0-5V,etc
供电电压：24Vdc,12Vdc,15Vdc
精度：1%；孔径大小：165X50mm

订购热线：010-89494921

产品展示

主要参数

类型：	直流电流变送器
测量原理：	霍尔效应、开环测量原理
输入量程：	2000 4000 6000 8000 10000Adc
输出量程：	O1:DC 4-20mA ,O2:DC 0-5V
	O3:DC 0-10V, O19:DC 0-20mA
供电电压：	P1: 24Vdc P7: 12Vdc P9:15Vdc
精度：	1%
安装方式：	盘式(或铜排)
孔径大小：	165X50mm
开口形式：	开口

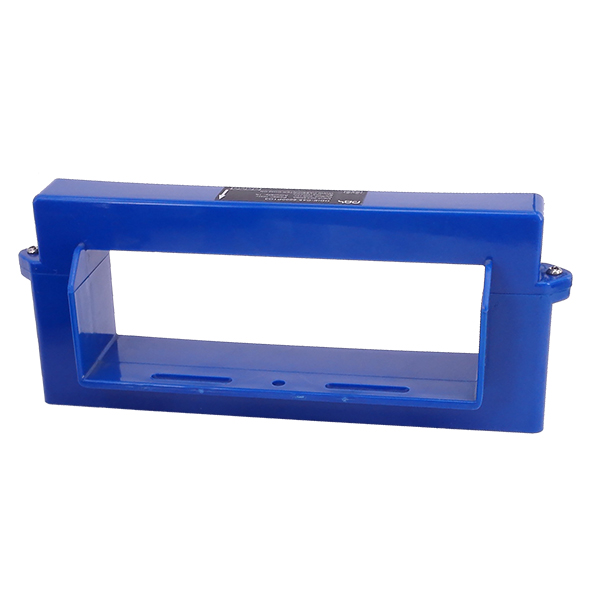

产品图

C45_228x221

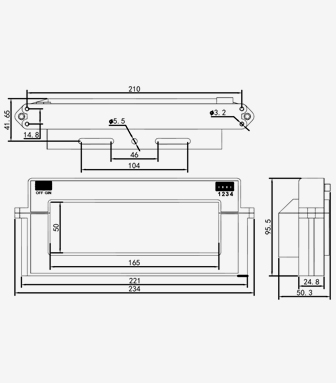

产品尺寸

C45_Dimension_336x383

说明书

中文 点击下载PDF

English 点击下载PDF

相关描述

1.产品介绍

HDIE-C45 系列

直流电流传感器是一种利用霍尔效应、开环测量原理将被测直流电流转换成按比例输出的直流电流或直流电压的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★用于测量直流电流 ★响应时间快 ★原副边高度绝缘 ★高线性度 ★穿孔开口式、维护方便

2.选型信息

型号定义：	HDIE-C45-xxxPxOx
额定测量：	2000 4000 6000 8000 10000Adc
额定输出：	O1:DC 4-20mA ,O2:DC 0-5V
	O3:DC 0-10V, O19:DC 0-20mA
供电电源：	P1: 24Vdc P7: 12Vdc P9:15Vdc

3.电参数

I_PN	额定测量电流值	2000 4000 6000 8000
	(Adc)	10000Adc
I_P	对应测量电流范围	120% * Ipn
	(Adc)
I_OC	过载能力	20000Adc
Vsn	额定输出电压(Vdc)	DC0-5V, DC0-10V etc
I_SN	额定输出电流(mAdc)	DC 4-20mA,DC 0-20mA
X	精度(Ta=+25°C)	1%
E_L	线性度误差	0.5%
V_C	电源电压	Pn ±5%
V_off	失调电压Ta=+25℃	50mV
I_off	失调电流Ta=+25℃	80uA
Tr	响应时间	≤10mS
f	频率范围	DC
I_C	耗电	30mA(电流型输出:+Is)
R_L	负载电阻	>5000Ω
		<450Ω
V_d	工频耐压	6KV
R_i	绝缘电阻	>20MΩ @DC500V

4.常规参数：

Ta	工作温度	-25 - +70 ℃
Ts	贮存温度	-40 - +85 ℃
W	重量	约850g
St	执行标准	GB/T13850-1998idt IEC688：1992
Hw	工作湿度	0-95% 无凝露
	外壳材料	符合UL94-V0
