HID-C32-2000P16O15闭环霍尔电流传感器
prevnext
查看全部大图

HID-C32-2000P16O15闭环霍尔电流传感器

输入量程：2000Arms
输出量程：±400mA
供电电压：±24Vdc
精度：0.3% ; 孔径大小：Φ40.5mm
订购热线：010-89494921
立即咨询
 产品展示

HID-C32-2000

 主要参数
类型： 零磁通闭环霍尔电流传感器
测量原理：
 霍尔闭环(磁平衡)原理
输入量程：
 2000Arms
输出量程： O15:±400mA
供电电压：
 P16: ±24Vdc
精度：
 0.3%
安装方式：
 盘式(或铜排)
孔径大小：
 Φ40.5mm
开口形式：
 不开口

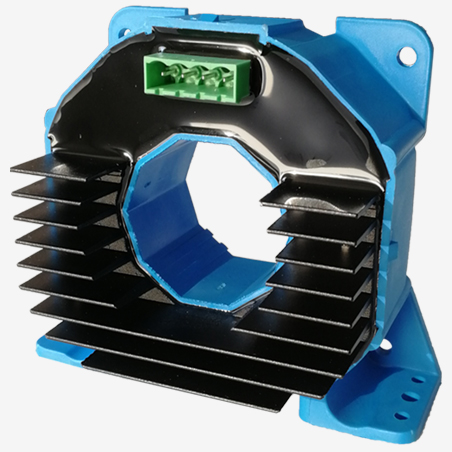

 产品图

HID-C32-2000

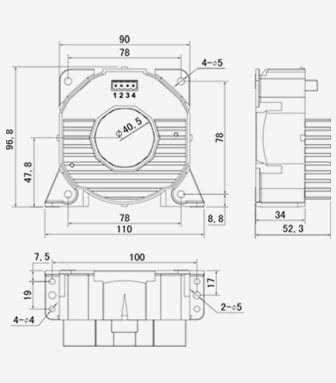

 产品尺寸

HID-C32-2000_Dimension


 说明书
 中文                                      HID-C32-2000P16O15
 English
 相关描述

1.产品介绍

HID-C32-2000P16O15 系列

电流传感器是一种利用霍尔闭环(磁平衡)原理将被测电流转换成按比例跟随输出的电流或电压的测量模块，原副边之间高度绝缘。具有高精确度、高 线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地 应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★交流、直流、混合电流均可测量

★霍尔闭环(磁平衡)原理，响应时间快

★原副边高度绝缘

★高线性度

★盘式安装

★小尺寸、更大的测量范围

2.选型信息

型号定义：
 HID-C32-2000P16O15
额定测量：
 2000A
额定输出：
 O15:±400mA
供电电源：
 P16: ±24Vdc

3.电参数

IPN
 额定测量电流值(Arms)
 2000A
IP
 对应测量电流范围(Arms)
110% x Ipn
KN
 原副边变换比率
 1:5000
ISN
 额定输出电流(Irms)
 400
X
 精度（Ta=+25°C）
 0.3%
EL
 线性度误差
 0.1%
VC
 电源电压(±5%)
 DC±24V
Ioff
 失调电流Ta=+25℃
 ≤0.35mA
Tr
 响应时间
 ≤1uS
di/dt
 di/dt 跟随速度
 >100A/uS
f
 频率范围(-1dB)
 DC-150KHz
IC
 耗电(@±24V)
 30mA  +Is
RL
 负载电阻(@IpN,@ ±24V)
 12Ω
RS
 副边电阻
 40Ω
Vd
 工频耐压
 3KV

4.常规参数：

Ta
 工作温度
-40 - +85 ℃
Ts
 贮存温度
 -50 - +90 ℃
W
 重量
 约610g
St
 执行标准
 EN 50178
Hw
 工作湿度
 0-95% 无凝露

外壳材料
 符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
