HIEBOX-C3A分体式闭环电流传感器
prevnext
查看全部大图

HIEBOX-C3A分体式闭环电流传感器

输入量程：4000Arms
输出量程：800mA
供电电压：±24V
精度：0.5%；安装方式:控制盒台式放置
订购热线：010-89494921
立即咨询
 产品展示

HIEBOX-3A

 主要参数
类型：
 分体式闭环电流传感器
测量原理：
 霍尔效应、零磁通闭环霍尔测量原理
输入量程：
 4000Arms
输出量程： 800mA
供电电压：
 P16:±24V
精度：
 0.5%
安装方式：
 控制盒台式放置
开口形式：
 不开口

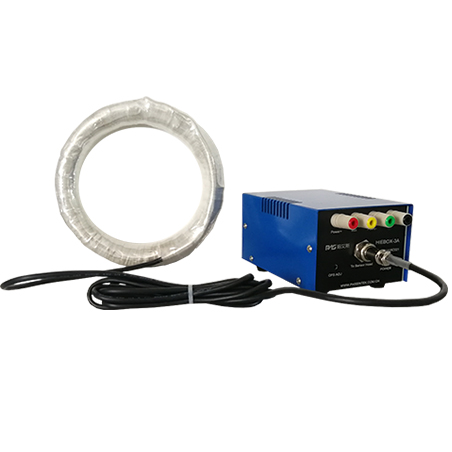

 产品图

HIEBOX-3A

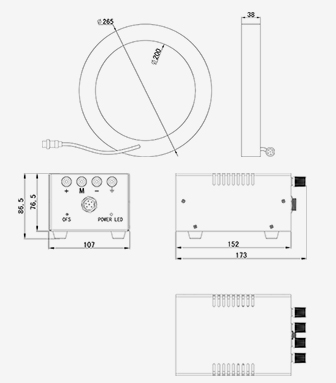

 产品尺寸

HIEBOX-3A_Dimension_336x383


 说明书
 中文                                                        点击下载PDF
 English
 相关描述

1.产品介绍

HIEBOX-C3A系列

电流传感器是一种利用霍尔闭环(磁平衡)原理将被测电流转换成按比例跟随输出的电流或电压的测量模块，原副边之间高度绝缘。具有高精确度、高线性 度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用 在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★用于测量交流直流等混合电流 ★霍尔闭环(磁平衡)原理，响应时间快 ★原副边物理绝缘 ★高线性度 ★超大孔径

2.选型信息

型号定义：
 HIEBOX-C3A-4000P16O50
额定测量：
 4000Arms
额定输出：
 O50:800mA
供电电源：
 P16:±24V

3.电参数

IPN
 额定测量电流值
 4000

(Arms)
IP
 对应测量电流范围
 150% * Ipn

(Arms)
KN 原副边变换比率
 1:5000
ISN
 额定输出电流(mA)
 800
X
 精度(Ta=+25°C)
 ≤0.5%
EL
 线性度误差
 ≤0.1%
VC
 电源电压(5%)
 DC±24V
Ioff
 失调电流Ta=+25℃
 ≤0.8mA
Tr
 响应时间
 ≤ 1uS
di/dt
 di/dt 跟随速度
 > 50A/uS
f
 频率范围
 DC-50K Hz
IC
 耗电
 60mA + Is
RL
 负载电阻
 ≤10Ω
Rs 副边电阻
 ≤40Ω
Vd
 工频耐压
 6KV

4.常规参数：

Ta
 工作温度
 -25 - +75 ℃
Ts
 贮存温度
 -40 - +100 ℃
W
 重量
 约5Kg
St
 执行标准
 EN50178:1997
Hw
 工作湿度
 0-95% 无凝露

外壳材料
 符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
