HIE-C104F-4000P5O50电流传感器
prevnext
查看全部大图

HIE-C104F-4000P5O50电流传感器

输入量程：4000Arms
输出量程：800mA
供电电压：P5:±15-±24V
精度：0.2%; 孔径大小：104x40mm
订购热线：010-89494921
立即咨询
 产品展示

HIE-C104F_228x221

 主要参数
类型：
 电流传感器
测量原理：
 闭环(磁平衡)测量原理
输入量程：
 4000Arms
输出量程： O50:800mA
供电电压：
 P5:±15-±24VDC
精度：
 0.2%
安装方式：
 盘式(或铜排)
孔径大小：
 104x40mm
开口形式：
 不开口

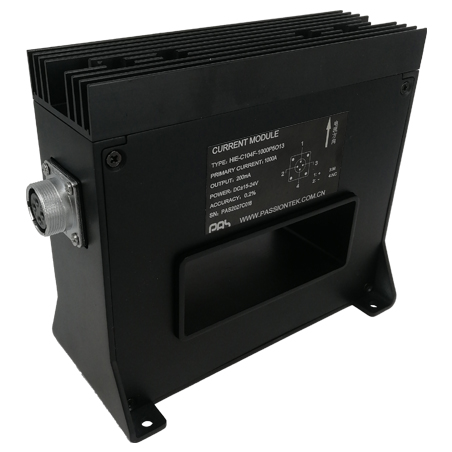

 产品图

HIE-C104F_228x221

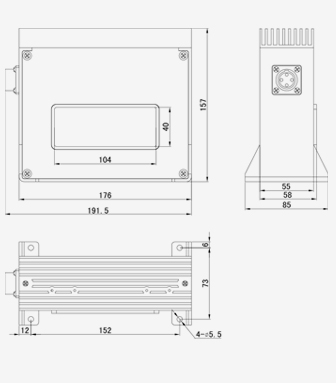

 产品尺寸

HIE-C104F_Dimension_336x383


 说明书
 中文
 English
 相关描述

1.产品介绍

HIE-C104F-4000P5O50

电流传感器是一种利用闭环(磁平衡)原理将被测电流转换成按比例跟随输出的电流或电压的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★交流、直流、混合电流均可测量 ★零磁通原理，响应时间快 ★原副边高度绝缘 ★高线性度 ★盘式安装 ★方孔φ104*40mm

2.选型信息

型号定义：
 HIE-C104F-4000P5O50
额定测量：
 4000Arms
额定输出：
 O50:800mA
供电电源：
 P5:±15-±24VDC

3.电参数

IPN
 额定测量电流值
 4000Arms

(Arms)
IP
 对应测量电流范围
 150% * Ipn

(Arms)
KN 原副边变换比率
 1:5000
ISN
 额定输出电流(Arms)
 800mA
X
 精度（Ta=+25°C）
 0.2%
EL
 线性度误差
 0.1%
VC
 电源电压
 Pn ±5%
Ioff
 失调电流Ta=+25℃
 ≤0.05mA
Tr
 响应时间
 ≤1uS
di/dt
 di/dt跟随速度
 > 50A/uS
f
 频率范围
 DC-100KHz
IC
 耗电
 30mA+Is
RL
 负载电阻
 ≤6.5Ω(@±24Vdc)
Vd
 工频耐压
 6KV
Rs
 副边电阻
 ≤15Ω

4.常规参数：

Ta
 工作温度
-25 - +85 ℃
Ts
 贮存温度
 -40 - +90 ℃
W
 重量
 约3Kg
St
 执行标准
 EN50178
Hw
 工作湿度
 20-95% 无凝露

外壳材料
 符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
