HIE-C4G-15000P16O59开口式闭环电流传感器
prevnext
查看全部大图

HIE-C4G-15000P16O59开口式闭环电流传感器

输入量程：15000Arms
输出量程：0±3000mA
供电电压：P16:±24Vdc
精度：≤0.3%;安装方式:底面板固定
订购热线：010-89494921
立即咨询
 产品展示

C4G_228x221

 主要参数
类型：
 开口式闭环电流传感器
测量原理：
 霍尔闭环(磁平衡)原理
输入量程：
 15000Arms
输出量程： O59: 0±3000mA
供电电压：
 P16:±24Vdc
精度：
 0.3%
安装方式：
 底面板固定
开口形式：
 开口

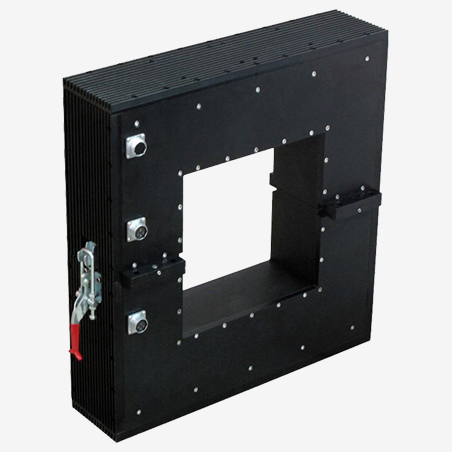

 产品图

C4G_228x221

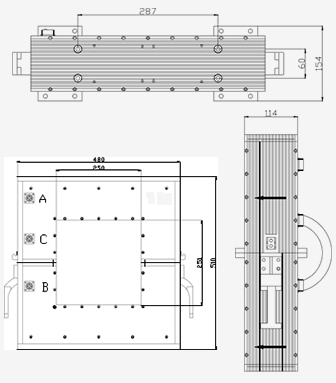

 产品尺寸

C4G_Dimension_336x383


 说明书
 中文                                                      点击下载PDF
 English
 相关描述

1.产品介绍

HIE-C4G-15000P16O59

电流传感器是一种利用霍尔闭环(磁平衡)原理将被测电流转换成按比例跟随输出的电流或电压的测量模块，原副边之间高度绝缘。具有高精确度、 高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。 广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的 系统控制及检测。

★交流、直流、混合电流均可测量 ★ 霍尔闭环(磁平衡)原理，响应时间快 ★高线性度 ★超大孔径 250x250mm ★ 盘式安装 ★ 原副边高度绝缘 ★开口式安装

2.选型信息

型号定义：
 HIE-C4G-15000P16O59
额定测量：
 15000Arms
额定输出：
 O59: 0±3000mA
供电电源：
 P16:±24Vdc

3.电参数

IPN
 额定测量电流值 15000

(Arms)
IP
 对应测量电流范围
 120% * Ipn

(Arms)
ISN
 额定输出电流(mA)
 0±3000mA
X
 精度(Ta=+25°C)
 ≤0.3%
EL
 线性度误差
 ≤0.1%
VC
 电源电压
 ±24Vdc
Ioff
 失调电流(Ta=+25℃)
 ≤0.8mA
Tr
 响应时间
 ≤10uS
f
 频率范围
 DC-20K Hz
IC
 耗电
 90mA + Is
RL
 负载电阻
 ≥2Ω(@±24Vdc)
Rs 副边电阻(@Ta=+25°C)
 ≤23Ω
Vd
 工频耐压
 10KV

4.常规参数：

Ta
 工作温度
 -25 - +70 ℃
Ts
 贮存温度
 -45 - +90 ℃
W
 重量
 约 41.5Kg
St
 执行标准
 EN50178:1997
Hw
 工作湿度
 20-95% 无凝露

外壳材料
 符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
