HPIT-C25-400S超高精度电流传感器
prevnext
查看全部大图

HPIT-C25-400S超高精度电流传感器

输入量程：400Arms
输出量程：400mA
供电电压：DC±15V
精度：0.001%; 孔径大小：Φ28mm
订购热线：010-89494921
立即咨询
 产品展示

C25_228x221

 主要参数
类型：
 高精度闭环磁通门电流传感器
测量原理：
 闭环磁通门测量原理
输入量程：
 400Arms
输出量程： 400mA
供电电压：
 DC±15V
精度：
 0.001%
安装方式：
 盘式
孔径大小：
 Φ28mm
开口形式：
 不开口

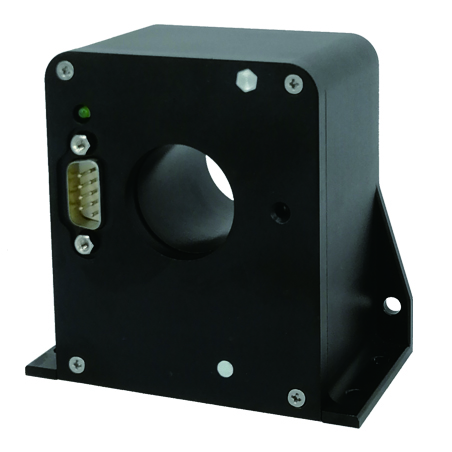

 产品图

C25_228x221

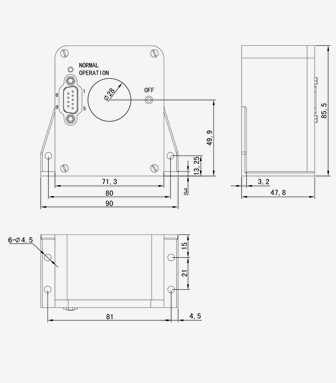

 产品尺寸

C25_Dimension_336x383


 说明书
 中文
 English
 相关描述

1.产品介绍

HPIT-C25-400S

电流传感器是一种利用闭环磁通门(磁平衡)原理将被测电流转换成按比例跟随输出的电流或电压的测量模块，原副边之间高度绝缘。具有高 精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环 境的特点。广泛地应用在电力、电源、石油、煤矿、化工、铁路、通信等行业的 电气设备的系统控制及检测。

★交流、直流、混合电流均可测量 ★Φ28mm孔径 ★响应时间快★高线性度 ★超高精度 ★超低温漂 ★全金属外壳散热好

2.选型信息

型号定义：
 HPIT-C25-400S
额定测量：
 400Arms
额定输出：
 400mA
供电电源：
 DC±15V

3.电参数

IPN
 额定测量电流值
 400

(Arms)
IP
 对应测量电流范围
 500

(Arms)
KN
 原副边变换比率
 1:1000
Isn
 输出电流(mArms)
 400
X
 精度（Ta=+25°C）
 0.001%
EL
 线性度误差
 0.0005%
VC
 电源电压(±5%)
 ±15Vdc
Ioff
 失调电流Ta=+25℃
 ≤|±0.003|mA
Tr
 响应时间
 ≤ 1uS
IC
 耗电
 35mA+ Is
RL
 负载电阻
 ≤8Ω(@Ip=DC400A)



4.常规参数：

Ta
 工作温度
-10 - +70 ℃
Ts
 贮存温度
 -25 - +80 ℃
W
 重量
 约600g
St
 执行标准
 EN50178；
Hw
 工作湿度
 20-90% 无凝露

外壳材料
 铝合金

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
