电压传感器

HV-C54-xxxP5O9 电压传感器

输入量程:200...5000Vrms
输出量程:0±50mArms
供电电压:±15-24Vdc
精度:0.5%
订购热线:010-89494921
立即咨询
 产品展示
HV-C54
 主要参数
类型: 电压传感器
测量原理:
霍尔闭环(磁平衡)原理
输入量程:
200...5000 Vrms
输出量程: O9:0±50mArms
供电电压:
P5:±15-24Vdc
精度:
0.5%
安装方式:
盘式安装
开口形式:
不开口

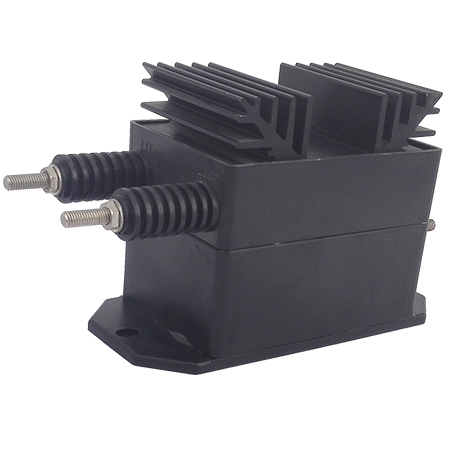

 产品图

HV-C54

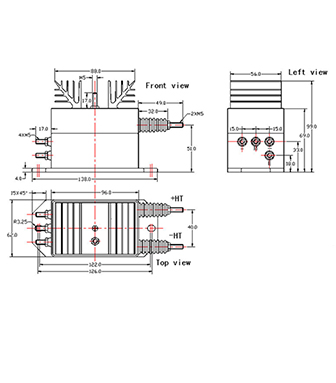

 产品尺寸

HV-C54


 说明书
 中文                                                         点击下载PDF
 English
 相关描述

1.产品介绍

HV-C54-xxxP5O9
电压传感器是一种利用霍尔闭环(磁平衡)原理将被测电压转换成与原边电压成比例跟随输出的电流或电压的测量模块,原副边之间高度绝缘,具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★交流、直流、混合电压均可测量 ★原副边高度绝缘 ★高线性度 ★优秀的抗干扰能力

2.选型信息

型号定义:
HV-C54-xxxP5O9
额定测量:
200...5000Vrms
额定输出:
O9:0±50mArms
供电电源:
P5:±15-24Vdc

3.电参数

Ipn
额定电流值(rms)
2.5mA
VPN
额定电压值(Vrms)
200.....5000V
Vp 对应测量电压范围(Vrms)
120%
KN
原付边变换比率
20000:1000
ISN
额定输出电流(mAdc)
50mA
X
精度(Ta=+25°C)
0.5%
EL
线性度误差
0.1%
VC
电源电压
Pn ±5%
Ioff
失调电流Ta=+25℃ ≤ ±0.2mA
Tr
响应时间
≤200uS
IC
耗电
20mA +Is
RL
负载电阻(@IpN,@±15V)
≤ 200Ω

             (@IpN,@±24V)
≤ 320Ω
Rs
副边电阻 56Ω
Vd
工频耐压
12.0KV
Ri
绝缘电阻
>200MΩ@DC500V

4.常规参数:

Ta
工作温度 -40 - +85 ℃
Ts
贮存温度
-45 - +100 ℃
W
重量
约900g
St
执行标准
EN50178,EN50155, UL94-V0
Hw
工作湿度
0-90% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
