HZIA-C0CN 悬挂式开口电流传感器
prevnext
查看全部大图

HZIA-C0CN 悬挂式开口电流传感器

输入量程：10 - 200Arms
输出量程：2.5±1V , 2.5±2V
供电电压：5Vdc
精度：1% ; 孔径大小：Φ8.5mm
订购热线：010-89494921
立即咨询
 产品展示

C0CN_228x221

 主要参数
类型： 悬挂式开口电流传感器
测量原理：
 霍尔开环原理
输入量程：
 10，20，50，100，200Arms
输出量程： O40: 2.5±1V ， O32: 2.5±2V
供电电压：
 P10: 5Vdc
精度：
 1%
安装方式：
 悬挂式
孔径大小：
 Φ8.5mm
开口形式：
 开口

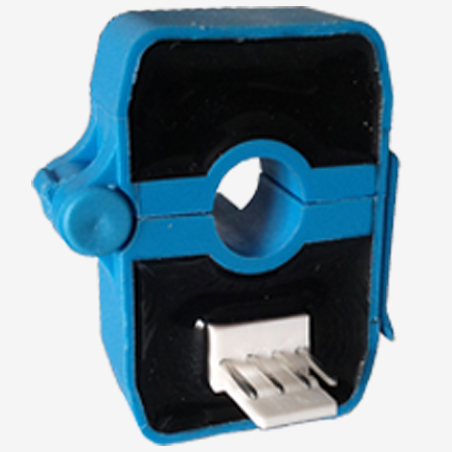

 产品图

C0CN_228x221

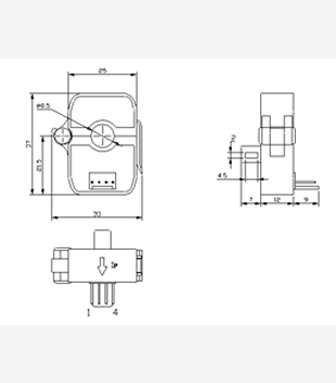

 产品尺寸

C0CN_Dimension_336x383


 说明书
 中文                                   HZIA-C0CN-xxxP10Oxx
 English
 相关描述

1.产品介绍

HZIA-C0CN 系列

电流传感器是一种利用霍尔效应、开环测量原理将被测电流转换成跟随输出的电压信号的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、 煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★交流、直流、混合电流均可测量

★响应时间快

★高线性度

★开口式可打开

★过载能力强

2.选型信息

型号定义：
 HZIA-C0CN-xxxP10Oxx
额定测量：
 10，20，50，100，200Arms
额定输出：
 O40: 2.5±1V ， O32: 2.5±2V
供电电源：
 P10: 5Vdc

3.电参数

IPN
 额定测量电流值
 10，20，50，

(Arms)
100，200
IP
 对应测量电流范围(Arms)
120% x Ipn
VSN
 额定输出电压(Vrms)
 O40:2.5±1V


O32:2.5±2V


*O32仅适合DC测量
X
 精度（Ta=+25°C）
 1%
EL
 线性度误差
 0.5%
VC
 电源电压±5%
 5Vdc
Voff
 失调电压Ta=+25℃
 ≤|±10|mV
Tr
 响应时间
 ≤4uS
di/dt
 di/dt 跟随速度
 >50A/uS
f
 频率范围
 DC-2KHz
IC
 耗电
 20mA
RL
 负载电阻
 >5KΩ
Ri
 绝缘电阻
 >200MΩ@DC500V

4.常规参数：

Ta
 工作温度
-25 - +70 ℃
Ts
 贮存温度
 -40 - +85 ℃
W
 重量
 约20g
St
 执行标准
 EN 50178
Hw
 工作湿度
 0-95% 无凝露

外壳材料
 符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
