HZIE-C47系列电流传感器
prevnext
查看全部大图

HZIE-C47系列电流传感器

输入量程：500 ~ 2500Arms
输出量程：0±4V , 0±5V
供电电压：P2: ±12-15Vdc
精度：1%; 孔径大小：64x21mm
订购热线：010-89494921
立即咨询
 产品展示
C47_228x221
 主要参数
类型：
 电流传感器
测量原理：
 霍尔效应、开环测量原理
输入量程：
 500 600 850 1000 1200

1500 2000 2500Arms
输出量程： O4:0±4V , O5:0±5V
供电电压：
 P2: ±12-15Vdc
精度：
 1%
安装方式：
 盘式(或铜排)
孔径大小：
 64x21mm
开口形式：
 不开口

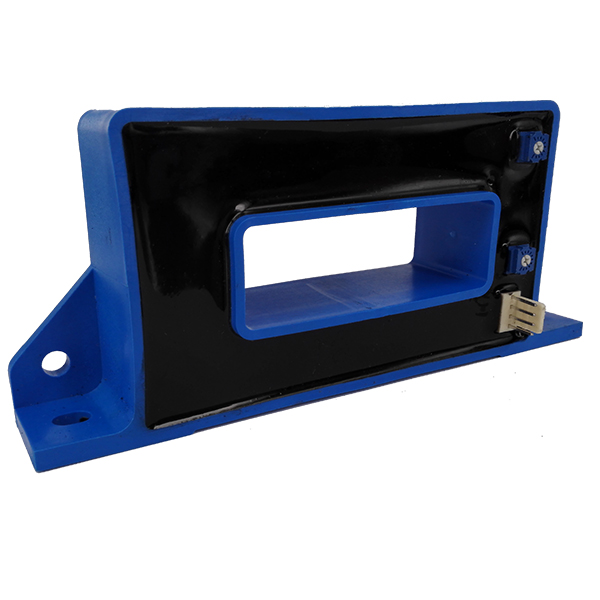

 产品图

C47_228x221

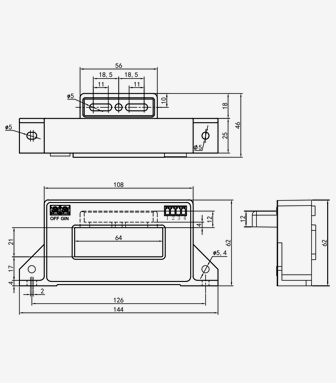

 产品尺寸

C47_Dimension_336x383


 说明书
 中文                                                          点击下载PDF
 English                                                      点击下载PDF
 相关描述

1.产品介绍

HZIE-C47系列

电流传感器是一种利用霍尔效应、开环测量原理将被测电流转换成跟随输出的电压信号的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★交流、直流、混合电流均可测量 ★过载能力强 ★原副边高度绝缘 ★高线性度 ★盘式安装

2.选型信息

型号定义：
 HZIE-C47-xxxPxOx
额定测量：
 500 600 850 1000 1200

1500 2000 2500Arms
额定输出：
 O4:0±4V , O5:0±5V
供电电源：
 P2: ±12-15Vdc

3.电参数

IPN
 额定测量电流值
 500 600 850 1000 1200

(Arms)
 1500 2000 2500Arms
IP
 对应测量电流范围
 150% * Ipn

(Arms)
IOC
 过载能力
 30000Arms
VSN
 额定输出电压(Vdc)
 4Vrms或5Vrms
X
 精度（Ta=+25°C）
 1%
EL
 线性度误差
 0.5%
VC
 电源电压
 Pn ±5%
Voff
 失调电压Ta=+25℃
 ≤±20mV
Tr
 响应时间
 ≤5uS
di/dt
 di/dt跟随速度
 > 50A/uS
f
 频率范围
 DC-25KHz
IC
 耗电
 30mA
RL
 负载电阻
 >1KΩ
Vd
 工频耐压
 5KV
Ri
 绝缘电阻
 >1000MΩ @DC500V

4.常规参数：

Ta
 工作温度
-25 - +70 ℃
Ts
 贮存温度
 -40 - +85 ℃
W
 重量
 约500g
St
 执行标准
 EN50178
Hw
 工作湿度
 0-95% 无凝露

外壳材料
 符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
