RJIA-C51-PQM数字式交流谐波电流变送器
prevnext
查看全部大图

RJIA-C51-PQM数字式交流谐波电流变送器

输入量程：100 ~ 1000Arms
输出量程：RS485(MODBUS RTU)
供电电压：24Vdc，220Vac
精度：0.5%； 任意孔径的罗氏线圈
订购热线：010-89494921
立即咨询
 产品展示

R_C51_228x221

 主要参数
类型：
 数字式交流谐波电流变送器
测量原理：
 罗氏线圈(罗科夫斯基线圈)原理
输入量程：
 100,200,300,500,600,800,1000Arms
输出量程： RS485(MODBUS RTU)
供电电压：
 P1:24Vdc ；P6:220Vac
精度：
 0.5%
安装方式：
 盘式安装以及 DIN 导轨安装均可
孔径大小：
 依据用户需求，定制罗氏线圈长度
开口形式：
 开口

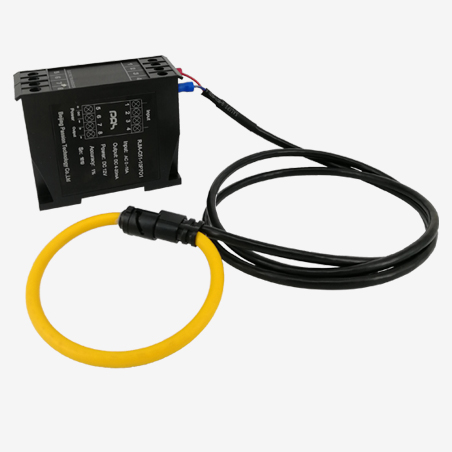

 产品图

R_C51_228x221

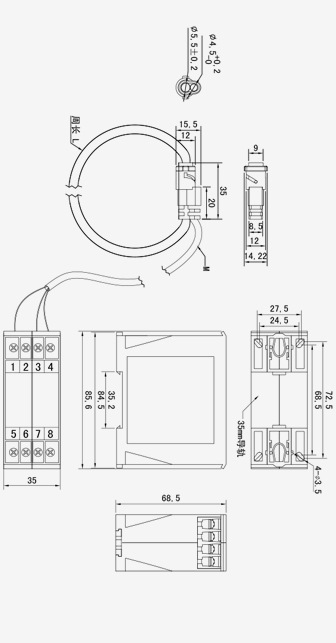

 产品尺寸

RJIA-C51-PQM_Dimension_336x383

 说明书
 中文                                                    RJIA-C51-PQM
 English
 相关描述

1.产品介绍

RJIA-C51-PQM系列

数字式交流谐波电流变送器是一种利用罗氏线圈(罗科夫斯基线圈)原理通过单片机交流采样、FFT转换，将被测各次谐波电流转换成数字信号的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长 期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、 煤矿、化工、铁路、通信、楼宇自控、物联网等行业的电气设备的系 统控制及检测。

★ 用于测量交流电流

★ 过载能力强

★ 数字接口，MODBUS RTU协议

★ 原副边高度绝缘

★ 多次谐波测量

★ 任意孔径的罗氏线圈

2.选型信息

额定测量：
 100,200,300,500,600,800,1000Arms
额定输出：
 RS485(MODBUS RTU)
供电电源：
 P1:24Vdc ； P6:220Vac

3.电参数

IPN
 额定测量电流值
 100,200,300,500,

(Arms）
 600,800,1000A
IP
 对应测量电流范围
 120% * Ipn
OutputSignal
 输出信号
 RS485
Protocol
 信号协议
 Modbus-RTU
X
 精度(Ta=+25°C)
 0.5%
VC
 电源电压(±5%)
 DC24V，220Vac
Tr
 响应时间
 ≤500mS
f
 频率范围
 50Hz-1KHz，


(1-20 次谐波)
IC
 耗电
 <50mA (@DC24V)
Vd
 工频耐压
 5KV
Ri
 绝缘电阻
 >200MΩ @DC500V

4.常规参数：

Ta
 工作温度
 -25 - +70 ℃
Ts
 贮存温度
 -40 - +85 ℃
W
 重量
 约200g
St
 执行标准
 GB/T13850-1998idt IEC688：1992
Hw
 工作湿度
 20-90% 无凝露

外壳材料
 符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 联网方式见说明书

8. 通讯协议见说明书
