ZIE-C100高精度零磁通交流电流传感器
prevnext
查看全部大图

ZIE-C100高精度零磁通交流电流传感器

输入量程：1000Arms
输出量程：1000mA , 5V
供电电压：0V(自供电)
精度：0.2S; 孔径大小：Φ100mm
订购热线：010-89494921
立即咨询
 产品展示

C100_228x221

 主要参数
类型：
 零磁通交流电流传感器
测量原理：
 零磁通电磁感应原理
输入量程：
 1000Arms
输出量程： O55:1000mA , O5:5V
供电电压：
 P0:0V(自供电)
精度：
 0.2S
安装方式：
 盘式
孔径大小：
 Φ100mm
开口形式：
 不开口

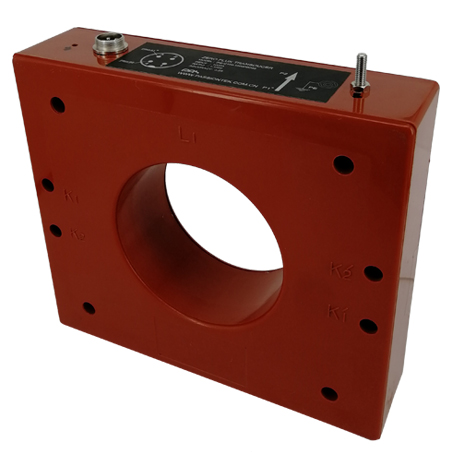

 产品图

C100_228x221

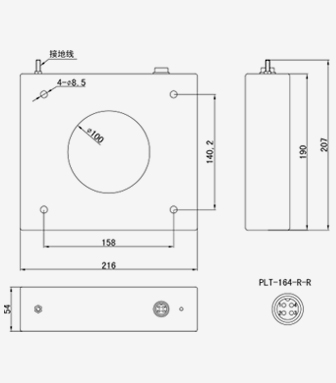

 产品尺寸

C100_Dimension_336x383


 说明书
 中文                                           ZIE-C100电流传感器
 English
 相关描述

1.产品介绍

ZIE-C100系列

零磁通交流电流传感器是一种利用零磁通电磁感应原理将被测交流电流转换成按比例输出的电压或电流信号的测量模块，具有高精确度、高线性度、高集成度、 结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、 铁路、通信、楼宇自控等行业的电气设备的系统控制。

★跟随信号输出 ★大孔径Φ100mm ★高精度★高线性度 ★高动态范围 ★带屏蔽抗干扰能力强

2.选型信息

型号定义：
 ZIE-C100-xxxP0Ox
额定测量：
 1000Arms
额定输出：
 O55:1000mA , O5:5V
供电电源：
 P0:0V(自供电)

3.电参数

IPN
 额定测量电流值
 1000

(Arms)
IP
 对应测量电流范围
 120% * Ipn

(Arms)
Isn
 二次电流输出有效值
 1000

(mArms)
VSN
 额定输出电压(Vrms)(可选)
 5V
X
 精度（Ta=+25°C）
 0.2S
EL
 角差(@f=50Hz Sine wave)
 ±10′
VC
 电源电压
 自供电
Vofs
 零点失调电压Ta=+25℃
 无
f
 频率范围
 20 – 1KHz
IC
 耗电
 25mA
RL
 负载电阻
 <5Ω (电流输出型)


>5KΩ (电压输出型)

4.常规参数：

Ta
 工作温度
-40 - +70 ℃
Ts
 贮存温度
 -45 - +85 ℃
W
 重量
 约1000g
St
 执行标准
 EN50178；IEC61326;


IEC61010-1
Hw
 工作湿度
 0-95% RH

外壳材料
 According to standard UL94

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
