ZLA-C60零磁通交流漏电流传感器
prevnext
查看全部大图

ZLA-C60零磁通交流漏电流传感器

输入量程：0.0025 ~ 5Arms
输出量程：5V
供电电压：±15Vdc
精度：1% ; 孔径大小：3*Φ12mm
订购热线：010-89494921
立即咨询
 产品展示

C60_228x221

 主要参数
类型：
 零磁通交流漏电流传感器
测量原理：
 零磁通电磁感应原理
输入量程：
 0.0025 0.005 0.01 0.1 0.3 0.6 1 2 3 5Arms
输出量程： O5:5V
供电电压：
 P4: ±15Vdc
精度：
 1%
安装方式：
 盘式(或铜排)
孔径大小：
 3*Φ12mm
开口形式：
 不开口

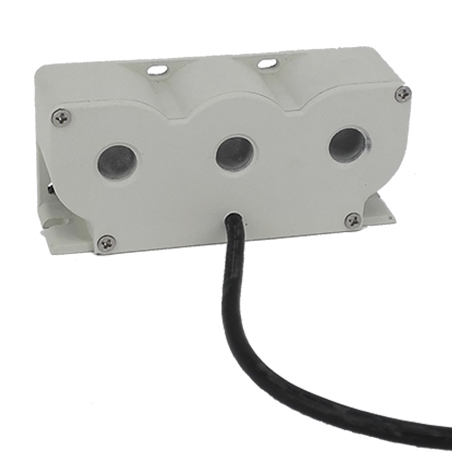

 产品图

C60_228x221

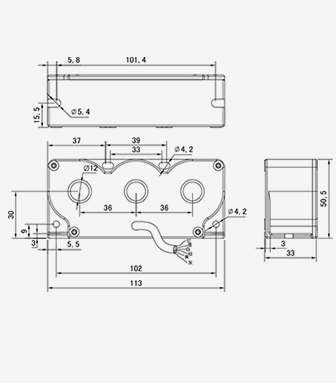

 产品尺寸

C60_Dimension_336x383


 说明书
 中文                                                  ZLA-C60
 English
 相关描述

1.产品介绍

ZLA-C60系列

零磁通交流漏电流传感器是一种利用零磁通电磁感应原理将被测交流漏电流(小电流)转换成按比例输出的电压或电流信号的测量模块，具有高精确度、高线性度、 高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、 石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及漏电流检测。

★漏电流级别的电流测量 ★跟随信号输出 ★孔径3*Φ12mm ★高线性度 ★带屏蔽抗干扰能力强  ★反应速度快

2.选型信息

型号定义：
 ZLA-C60-xxPxOxx
额定测量：
 0.0025 0.005 0.01 0.1 0.3 0.6 1 2 3 5 Arms
额定输出：
 O5:5V
供电电源：
 P4: ±15Vdc

3.电参数

IPN
 额定测量电流值
 0.0025 0.005 0.01

(Arms)
0.1 0.3 0.6 1 2 3 5
IP
 对应测量电流范围
 120% * Ipn

(Arms)
VSN
 额定输出电压(Vdc)
 5V etc
X
 精度（Ta=+25°C）
 1%
EL
 线性度误差
 0.5%
VC
 电源电压
 ±15Vdc
Voff
 失调电压Ta=+25℃
 ≤20mV
f
 频率范围
 20 – 10KHz
IC
 耗电
 25mA
RL
 负载电阻
 ≥5KΩ
Vd
 工频耐压
 5KV
Ri
 绝缘电阻
 >1000MΩ @DC500V

4.常规参数：

Ta
 工作温度
-25 - +70 ℃
Ts
 贮存温度
 -40 - +85 ℃
W
 重量
 约150g
St
 执行标准
 EN50178; IEC61326;


IEC61010-1
Hw
 工作湿度
 0-95% 无凝露

外壳材料
 符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
