大电流闭环霍尔电流传感器

2019-01-30 10:25:23

大电流闭环霍尔电流传感器(Ipn≥2000A以上)的原理与小电流闭环霍尔电流传感器的原理相同,即磁芯工作在零磁通状态(通常也称作磁平衡状态),只是制作工艺更加严苛,更能适用于现场的安装要求和测量要求,比如更大的孔径,更大的驱动能力,可能开口形式的安装等。闭环霍尔电流传感器的原理请点击:xxxxxx

大电流闭环霍尔传感器常用于大功率电源的功率测量比如舰船、潜艇等舰载直流系统大电流测量的场合。

1_2_3

亦经常用于需要对直流大电流准确测量的工业现场,比如炼铝、电镀等场合,总之对于比较准确的电流测量,尤其是直流测量,大量程的霍尔电流传感器应用广泛。

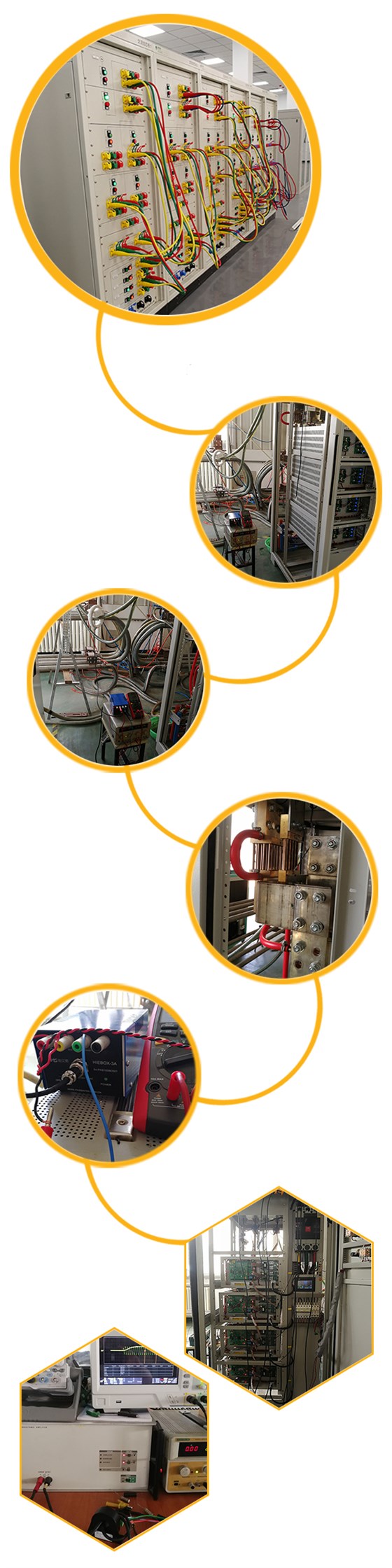

1


相比于使用分流器测量大电流的方法,使用闭环霍尔电流传感器有很多优势,这是分流器所不具备的。


使用分流器具有以下不方便之处:

1. 安装不方便,需要破坏原来的电缆或铜排,且有较大的插入损耗。

2. 运行过程中有较多的热量产生,温升较大,温漂也较为严重,为了降温往往需要复杂的水冷系统。

3.分流器无法实现原副边隔离,危害后端采集设备的安全,为了安全起见通常还需要增加隔离模块,影响了可靠性同时也降低了精度。

4. 响应时间有限,一般适用于纯直流系统,响应时间一般毫秒内。

5

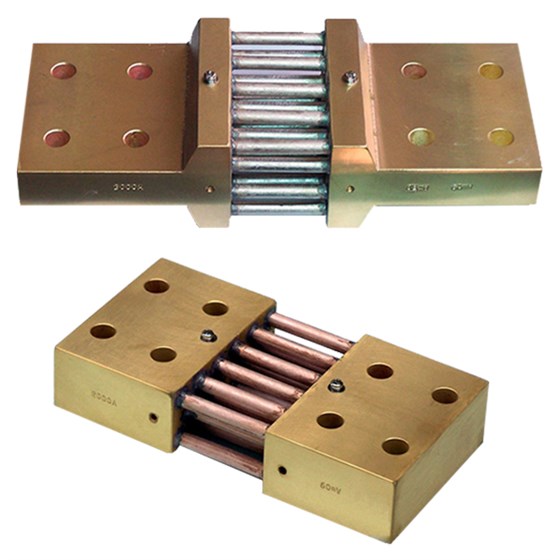

分流器外形如上图所示,所示两种均为2000A量程,更大量程的分流器则体积更大,发热也更加明显,更大功率时则需要增加水冷系统,连接也更加困难。


使用闭环霍尔电流传感器后,上述问题基本得到了解决:

1. 由于采用的是非接触测量方式,从而使得传感器实现了原副边的高度隔离。

2. 闭环霍尔电流传感器工作在零磁通状态,输出信号的大小按照匝数比输出,线性度出色,即使在测量较小电流时,亦能保持很好的线性输出。

3. 非接触测量,解决了插入损耗问题,传感器发热量不大。

4. 闭环霍尔电流传感器可实现开口式设计(HIE-C4D系列),从而使得安装的便捷性上更进一步,简化了安装流程。

5. 整体线性度和精度有了进一步提升,可达0.5%左右的精度。

6. 响应时间极快,一般小于1uS,可满足各种应用场合,分流器则完全不能与之媲美。


根据外形的不同,安装方式的不同,以及孔径的不同等,柏艾斯有下面几种类型的大电流闭环霍尔电流传感器提供。


C4F_452x452

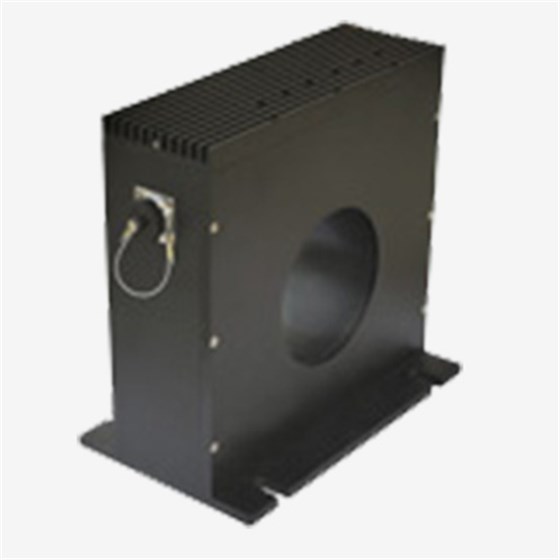

HIE-C4F系列(4000A额定量程),圆形孔径φ120mm不开口。

(点击图片可链接产品详细介绍页)

HIEBOX-3A



经济型的HIEBOX-3A系列,不同尺寸的分体式磁环,磁环尺寸直径φ100-200mm可任意定制(现有标准尺寸φ130mm和φ200mm),比常规闭环霍尔电流传感器更小的位置误差,匝比输出更准确,测量范围可以达到2000~10000A。(点击图片可链接产品详细介绍页)

C4D_452x452

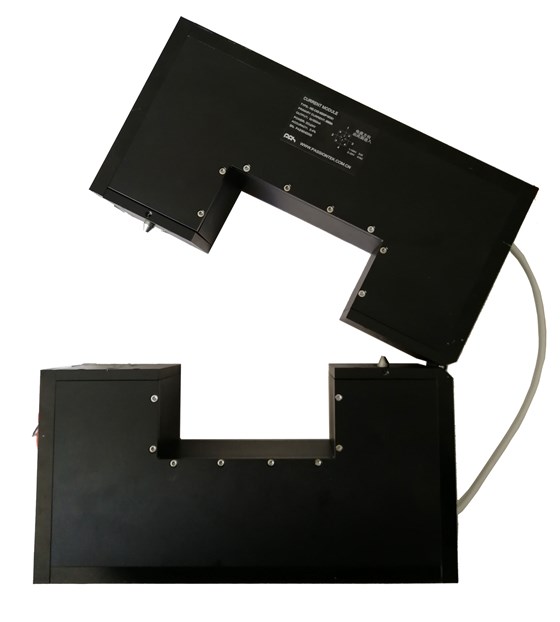

C4D_开口

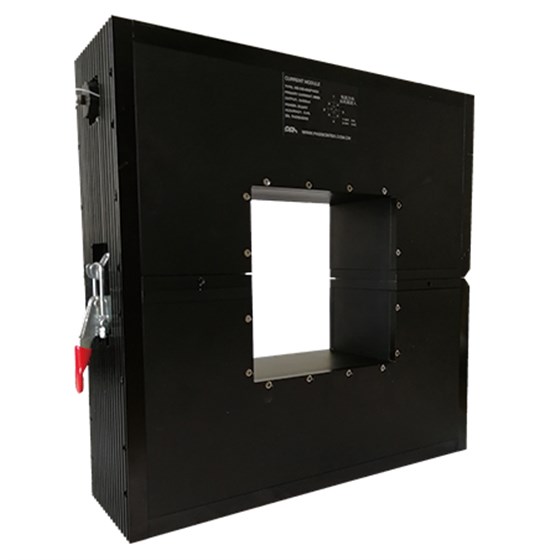

HIE-C4D系列,方孔154mm*154mm,开口式安装简单快捷,严密的接合工艺稳固牢靠、确保不漏磁,铝合金外壳散热良好,匹配大容量航空插头,额定量程范围4000A、8000A、10000A、12000A,输出准确精度高。

(点击图片可链接产品详细介绍页)

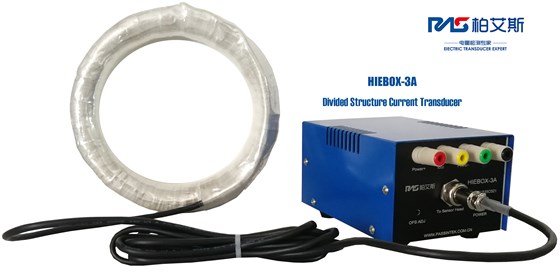

HIEBOX-3A

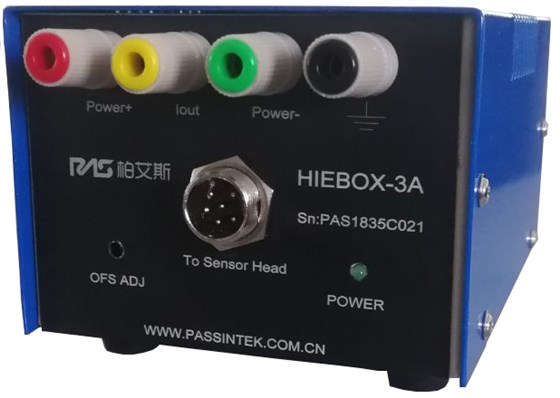

分体式HIEBOX-3A的控制盒

6

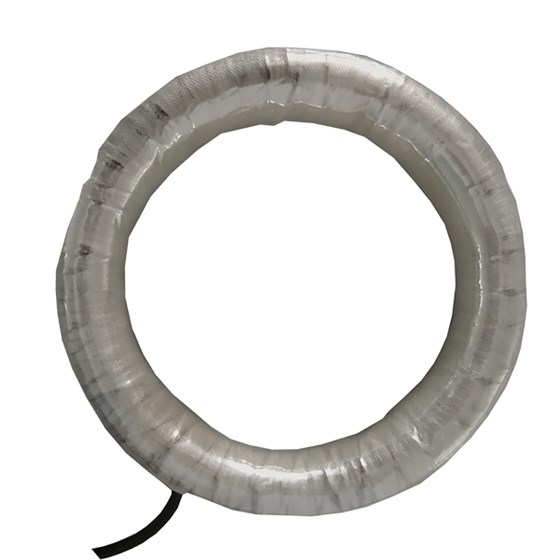

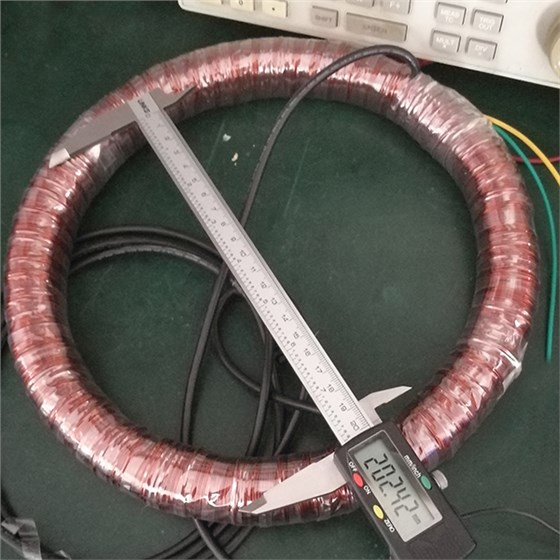

分体式HIEBOX-3A的测量头,φ130mm


8

分体式HIEBOX-3A的测量头,直径φ200mm



96x7 柏艾斯4大厂家优势 96x7_2
打造可靠好产品



柏艾斯4大厂家优势打造可靠好产品

进口设备原材料来自国外品牌产品

柏艾斯的生产设备及测量设备多采用欧美品牌,如FLUKE,安捷伦电流源等

柏艾斯原材料均为国外品牌产品,如DOW灌封料,TI芯片,ASIC芯片等。

厂家定制产品型号齐全

根据客户需求可定制不同的外形、磁芯、参数甚至专属设备因为定制,所以更适合客户应用

产品型号齐全,包含霍尔电流传感器,霍尔电压传感器,电流变送器、电压变送器、功率变送器、漏电流变送器等

技术优良多项专利为证

柏艾斯掌握多种电测量技术,拥有多项专利技术,如电磁隔离技术,霍尔零磁通技术,磁通门技术,柔性罗氏线圈技术等

售后保障柏艾斯无微不至好服务

售前确认需求,先定制样品确认,再批量生产

柏艾斯提供可定制化产品服务,满足非标要求

顾问式销售,确保产品应用场景,不走弯路
